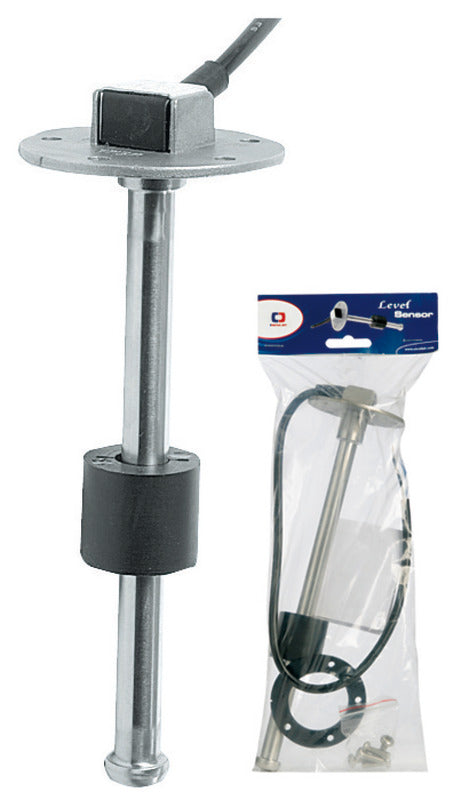

Vertikal tankniveausensor i rustfrit stål 316 med S5 5-hulsflange til måling af væskeniveau i vand- og brændstoftanke. Denne variant har en nominel sensorlængde på 80 cm og leverer et analogt modstandssignal på 0–190 Ω til et kompatibelt niveauinstrument.
En flyder bevæger sig vertikalt langs sensorstangen, når væskeniveauet ændrer sig. Bevægelsen omsættes til et modstandssignal, som niveauinstrumentet anvender til visning af tankens indhold. Sensoren er beregnet til 12/24 V-systemer og har en nominel effekt på 125 mW samt en angivet strøm på 0,3 A.
S5-flangen monteres vertikalt oven på tanken og har fem monteringshuller i et SAE/VDO-lignende mønster. Flangen har en udvendig diameter på ca. 69 mm, mens tanken kræver en central åbning på ca. Ø40 mm. Den angivne borediameter til de fem monteringsskruer er 4,0–4,2 mm. Pakningen er fremstillet af NBR/nitrilgummi, og sensor, pakning samt monteringsskruer medfølger.
Sensoren kan anvendes sammen med Yazaki-instrumenter med tre ledninger, Faria Europa, VDO, Uflex og Guardian, når instrumentet understøtter signalområdet 0–190 Ω. Den passer til tanke med S5/VDO-lignende femhulsflange, herunder de dokumenterede tankvarenumre 52.194.80, 52.194.81, 52.194.82, 52.194.90 og 52.194.91. Da sensoren allerede har S5-flange, er en S5-til-S3-adapter som varenr. 52.746.10 ikke nødvendig ved direkte S5-montering.
Konstruktionen i rustfrit stål 316 er beregnet til kontakt med både vand og brændstof. Sensoren har IP65-beskyttelse, et angivet temperaturområde fra −40 °C til +85 °C og et kabel på ca. 0,46 m. Længdetolerancen er ±5 mm, mens modstandstolerancen er ±(R × 1,5 % + 1 Ω).
Sensorserien opfylder EMC-direktiv 2014/30/EU i relation til EN 61326-1:2013, EN 61000-6:2007 og EN 61000-6:2007/A1:2011/AC:2012. Varianten er desuden omfattet af RoHS-direktiv (EU) 2015/863, som ændrer direktiv 2011/65/EU.
Vigtige funktionerAnalog vertikal niveaumåling til vand og brændstof
Nominel sensorlængde: 80 cm
Modstandssignal: 0–190 Ω
Universal til 12/24 V-systemer
Rustfrit stål 316
S5-flange med fem monteringshuller
Vertikal montering oven på tanken
IP65 og temperaturområde fra −40 °C til +85 °C
Kompatibel med udvalgte Yazaki-, Faria Europa-, VDO-, Uflex- og Guardian-instrumenter
Sensor, NBR-pakning og monteringsskruer medfølger
