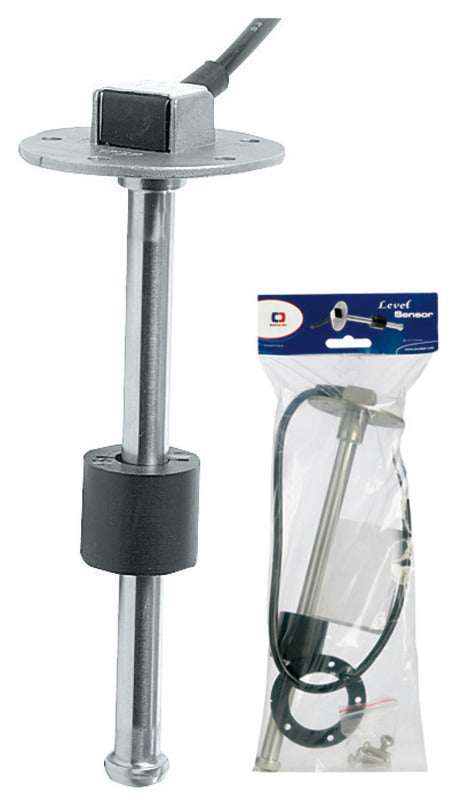

Denne vertikale tankniveausensor med S5-flange er en 36 cm lang, analog flydersensor til måling af niveauet i brændstof- og vandtanke. Sensoren afgiver et modstandssignal på 240–33 Ω og kan anvendes i elektriske installationer med 12 eller 24 V.
Niveaumålingen foretages med en bevægelig, ringformet flyder omkring det lodrette sensorrør. Konstruktionen er udført i rustfrit stål 316 og er beregnet til kontakt med blandt andet benzin, diesel, vand, alkohol og spildevand. Sensoren har IP65-beskyttelse og et dokumenteret arbejdstemperaturområde fra −40 °C til +85 °C.
Sensorens nominelle længde er 360 mm med en tolerance på ±2 mm. Sensorrøret har en udvendig diameter på 12,7 mm, mens S5-flangen måler 69 mm i udvendig diameter. Flangen har fem asymmetrisk placerede monteringshuller på en hulcirkel på 54 ±0,25 mm. Den elektriske tilslutning sker via to ledere med en kabellængde på 460 ±20 mm.
Ved montering i en tank uden en klargjort S5-flange etableres en centeråbning på 40 mm samt fem borehuller på 4,0–4,2 mm. Sensoren sænkes lodret ned gennem åbningen og fastgøres med fem M5-skruer. En NBR-pakning placeres mellem tanken og flangen for at tætne samlingen.
Den nominelle effekt er 125 mW, og den maksimale arbejdsstrøm er 300 mA. Sensorens funktion kan kontrolleres med et multimeter over de to ledere, mens flyderen bevæges mellem endepositionerne. Modstandsudgangens tolerance er ±(1 + R × 1,5 %) Ω.
Modstandssignalet er kompatibelt med relevante 240–33 Ω-instrumenter fra blandt andet Teleflex, Aqua Meter, Vetus, S. Giorgio Sein/Veglia, Beede, Medallion og Datcom samt instrument 27.160.00. Sensorfamilien opfylder RoHS- og EMC-krav og er testet efter de angivne EN-standarder.
Vigtige funktionerVertikal, flyderbaseret niveaumåling
Til brændstof- og vandtanke
Modstandssignal: 240–33 Ω
Volt: 12/24 V
Sensorlængde: 36 cm
Rustfrit stål 316
S5-flange med femhulsmontering
IP65-beskyttelse
Arbejdstemperatur: −40 °C til +85 °C
Kabellængde: 460 ±20 mm
