Vertikal tankniveausensor med S3-gevindflange i AISI 316 er en resistiv tankgiver til måling af niveauet i brændstof- eller vandtanke. Denne variant har en sensorlængde på 22 cm og en modstandskarakteristik på 240–33 Ω.

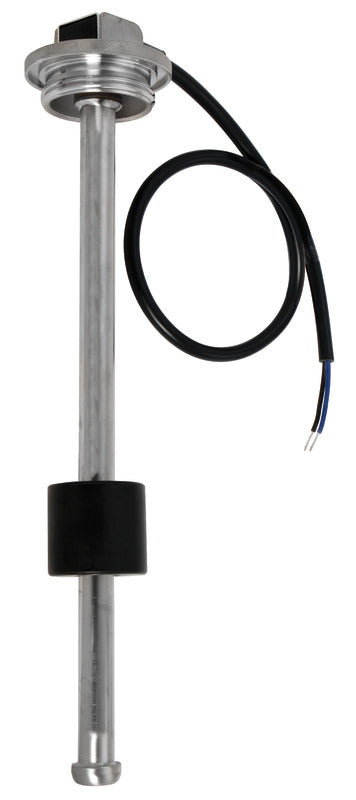

Sensoren arbejder med en flyder, der bevæger sig vertikalt langs sensorstangen. Flyderens position ændrer den resistive udgang, så væskeniveauet kan vises på et kompatibelt 240–33 Ω-instrument. Den kan anvendes i både 12 V- og 24 V-systemer.

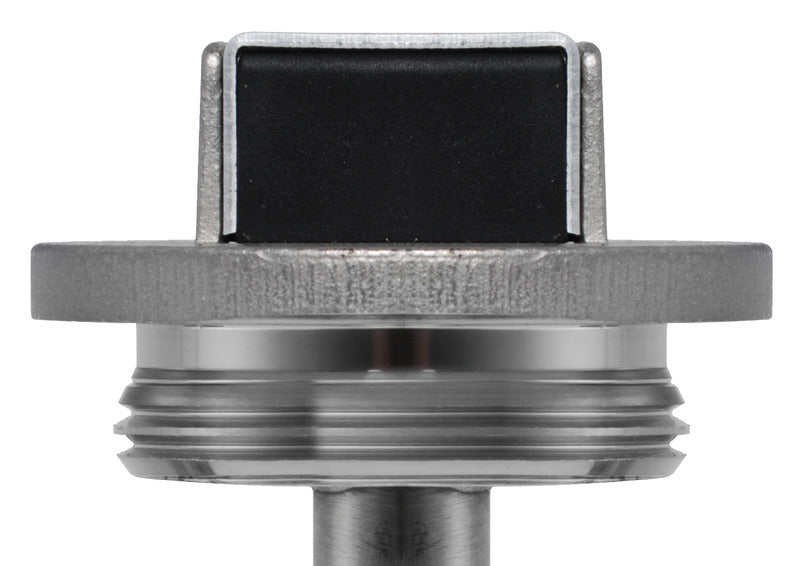

Konstruktionen er udført i AISI 316 rustfrit stål og beregnet til vertikal montering i tankens overside. Monteringen foretages via den gevindskårne S3-flange med 1¼″ gevind. Den præcise gevindstandard skal kontrolleres mod tankens tilslutning før montering.
Den elektriske karakteristik er kompatibel med relevante 240–33 Ω-instrumenter fra blandt andet Teleflex, Aqua Meter, Vetus, S. Giorgio Sein/Veglia, Beede, Medallion, Datcom og Taiwan-Wena. Tankinstrument med varenr. 27.160.00 er også dokumenteret til denne modstandskurve. Kontrollér altid, at instrumentet benytter 240–33 Ω.
Hvis tanken er forberedt til en femhuls S5-flange, kan adapteren med varenr. 52.746.10 anvendes til overgang fra S5 til S3. Sensorfamilien er omfattet af 2014/30/EU samt standarderne EN 61326-1:2013, EN 61000-6:2007 og EN 61000-6:2007/A1:2011/AC:2012.
Vigtige funktionerVertikal resistiv tankniveausensor med flyder
Til brændstof- og vandtanke
Modstandskarakteristik: 240–33 Ω
Sensorlængde: 22 cm
Kompatibel med 12 V- og 24 V-systemer
Fremstillet i AISI 316 rustfrit stål
Vertikal montering med S3-gevindflange
Gevind: 1¼″
Kompatibel med instrumenter med 240–33 Ω-karakteristik
