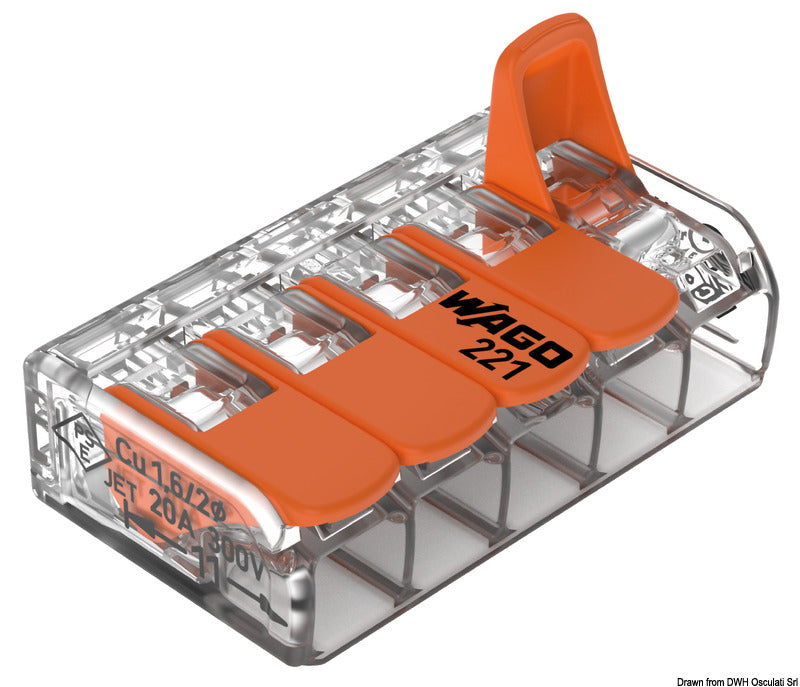

Denne forbindelsesklemme med vippearme fra WAGO 221-serien er en femlederklemme til hurtig, værktøjsfri samling af massive, flertrådede og fintrådede kobberledere. Model 221-415 har fem separate klemsteder, som er elektrisk forbundet i ét fælles potentiale. Pakken indeholder 25 forbindelsesklemmer.
Tilslutningen udføres ved at vippe den orange arm op, føre den afisolerede leder helt ind til det mekaniske stop og lukke armen, så den ligger plant med huset. WAGO CAGE CLAMP®-teknologien fastholder lederen, mens det transparente hus gør det muligt visuelt at kontrollere lederens placering. Hvert klemsted har sin egen vippearm, så lederne kan tilsluttes og fjernes enkeltvis.
Klemmen er beregnet til massive og flertrådede kobberledere på 0,2–4 mm² samt fintrådede og fleksible kobberledere på 0,14–4 mm². Den nominelle lederstørrelse er 4 mm², og den nødvendige afisoleringslængde er 11 mm. Ledningsindføringen sker fra siden.
Efter EN-data er mærkespændingen 450 V og mærkestrømmen 32 A. Mærkeimpulsholdespændingen er 4 kV ved overspændingskategori II og forureningsgrad 2. Efter UL 486C Use Group C er mærkedataene 600 V og 20 A. Maksimal omgivelsestemperatur under drift er +85 °C, og temperaturmærkningen er T85.
Huset er fremstillet af transparent polycarbonat med orange vippearme. En enkelt klemme måler 30 mm i bredden, 8,4 mm i højden og 18,6 mm i dybden og vejer 4 g. Isoleringsmaterialet har brændbarhedsklasse UL 94 V-2.
Klemmen kan anvendes løst eller placeres i en kompatibel monteringsholder. Holderne 221-500, 221-500/000-006 og 221-500/000-053 understøtter montage på DIN-35-skinne eller med skruer. Femlederklemmen er desuden kompatibel med holderne 221-505, 221-505/000-004, 221-515, 221-515/000-004, 221-525 og 221-525/000-004. Produktet kan også anvendes sammen med samledåse 207-4301, Gelbox 207-1332 samt kompatible jumpere 221-941 og 221-942 med tilhørende varianter.
Forbindelsesklemmen opfylder blandt andet EN 60998 og er godkendt efter UL 486C og UL 467. Marinegodkendelser omfatter ABS, Lloyd’s Register og PRS. Produktet er RoHS-kompatibelt og har EU- og UK-overensstemmelseserklæringer.
Installationen skal udføres uden spænding eller belastning og af elektrisk fagpersonale. Lederens type, tværsnit og afisoleringslængde skal overholdes, og beskadigede eller snavsede komponenter må ikke anvendes. Den løse klemme har ingen dokumenteret IP-klasse og kræver derfor et egnet beskyttelseshus, når installationen kræver fugtbeskyttelse.
Vigtige funktionerFem klemsteder med ét fælles elektrisk potentiale
Værktøjsfri betjening med separat vippearm for hver leder
Til massive og flertrådede kobberledere på 0,2–4 mm²
Til fintrådede kobberledere på 0,14–4 mm²
Afisoleringslængde: 11 mm
Mærkedata efter EN: 450 V og 32 A
Transparent polycarbonathus med orange vippearme
Mål pr. klemme: 30 × 8,4 × 18,6 mm
Maks. omgivelsestemperatur: +85 °C
Pakke med 25 stk.
