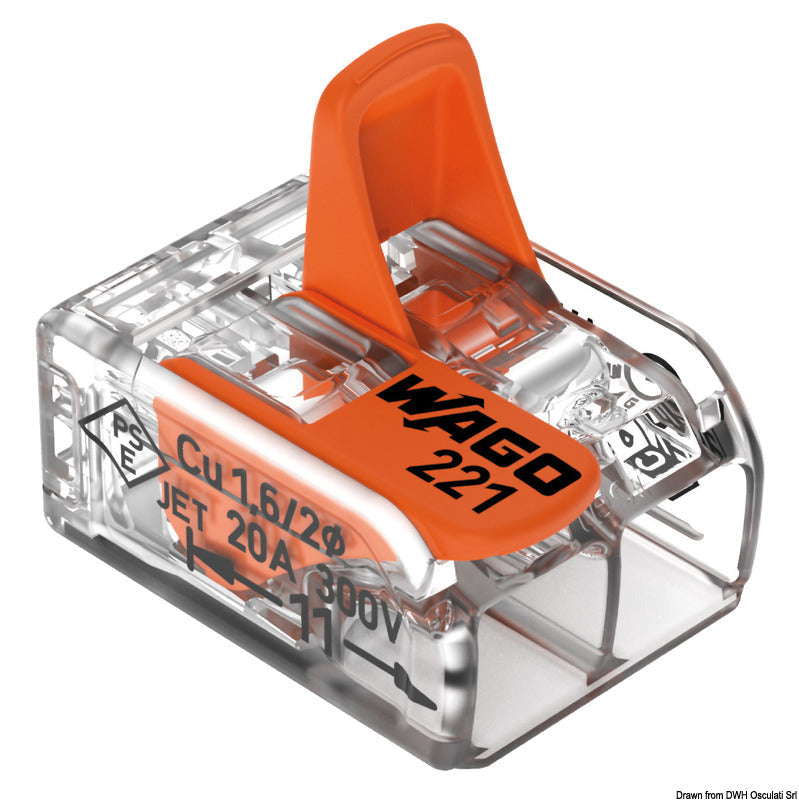

Denne samlemuffe med vippearm fra WAGO Serie 221 er en kompakt 2-leder forbindelsesklemme til hurtig og værktøjsfri samling af kobberledere. Model 221-612 håndterer massive, flertrådede og fintrådede ledere med et tværsnit på 0,5–6 mm². Pakken indeholder 50 stk.
CAGE CLAMP®-teknologien fastholder lederen med en fjederklemme. Forbindelsen etableres ved at løfte den orange vippearm, føre den afisolerede leder ind til det mekaniske stop og lukke armen plant med huset. Det transparente polycarbonathus gør det muligt at kontrollere lederens placering visuelt.
Samlemuffen har to forbindelsespunkter og ét elektrisk potentiale. De nominelle IEC/EN-data er 450 V og 41 A med en mærkeimpulsspænding på 4 kV. UL-mærkedataene for Use Group C er 600 V og 30 A og skal holdes adskilt fra IEC/EN-værdierne.
Hver leder skal afisoleres 12–14 mm før montering. Ledningerne indføres fra siden, og samlemuffen kan anvendes til blandt andet samledåser, lavvolt-belysning, loftsrosetter, pendellamper og generelle elektriske installationer. Den løse samlemuffe har ingen angivet IP-klasse og må derfor ikke betragtes som vandtæt.
Den kompatible monteringsholder WAGO 221-510 kan anvendes til vandret eller lodret placering. Holderen kan klikkes på en DIN-35-skinne eller fastgøres med skruer på en plan overflade og findes som relateret varenr. 14.286.51. Til valgfri fugtbeskyttelse findes Gelbox-modellerne 207-1431, 207-1432 og 207-1433.
Samlemuffen er klassificeret efter blandt andet EN/IEC 60998, EN 60664, UL 486C og UL 467. Marinegodkendelser omfatter ABS, DNV GL og Lloyd’s Register. Maksimal omgivelsestemperatur er 85 °C, temperaturmærkningen er T85, og den kontinuerlige driftstemperatur er 105 °C. Installation skal udføres spændingsløst af en elektriker eller anden fagkyndig person efter gældende regler og sikkerhedsanvisninger.
Vigtige funktioner2-leder COMPACT-samlemuffe med vippearme
Til massive, flertrådede og fintrådede kobberledere
Ledertværsnit: 0,5–6 mm² / 20–10 AWG
Værktøjsfri CAGE CLAMP®-tilslutning
Nominelle IEC/EN-data: 450 V og 41 A
Afisoleringslængde: 12–14 mm
Transparent polycarbonathus med orange vippearme
Maks. omgivelsestemperatur: 85 °C
Kompatibel med monteringsholder 221-510
Pakke med 50 stk.
