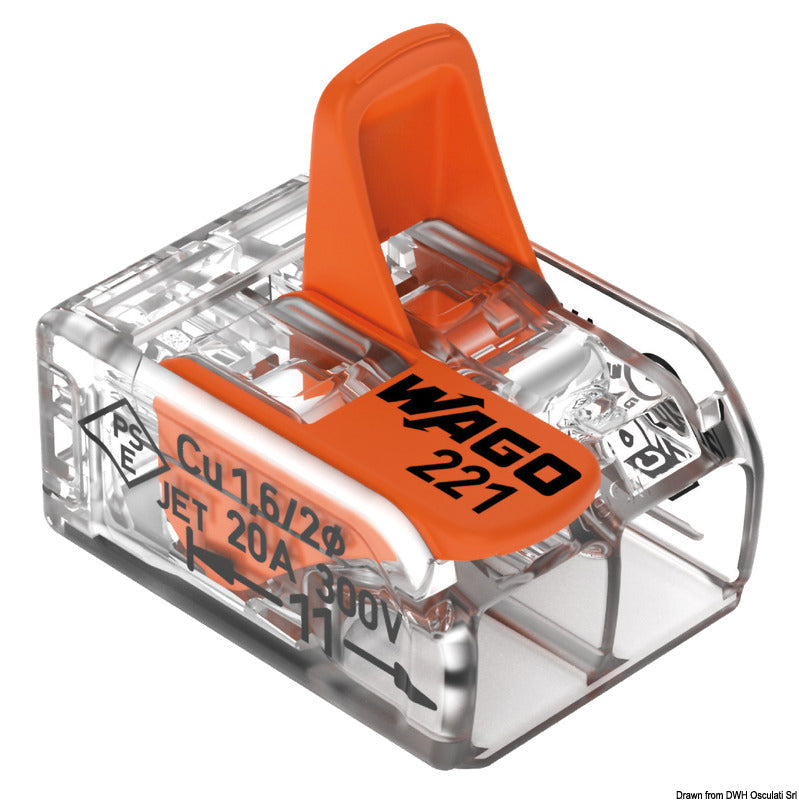

WAGO serie 221 samlemuffe med greb, 2 ledere, 0,14–4 mm², 100 stk.

Denne WAGO serie 221 samlemuffe med greb er model 221-412 til værktøjsfri samling af to kobberledere. Den kan anvendes med massive og flertrådede ledere på 0,2–4 mm² samt fintrådede og fleksible ledere på 0,14–4 mm². Salgspakken indeholder 100 stk.

Tilslutningen udføres ved at afisolere lederen 11 mm, løfte det orange betjeningsgreb, føre lederen helt ind til stoppet og trykke grebet ned, så det ligger plant med huset. CAGE CLAMP®-teknologien gør det muligt at tilslutte og afmontere lederne uden specialværktøj og uden forudgående krympning af lederendehylser.

Det transparente hus af polycarbonat gør det muligt visuelt at kontrollere, om lederen er ført korrekt ind. Samlemuffen har to tilslutningspunkter, ét elektrisk potentiale og ledningsindføring fra siden. Den måler 13,1 mm i bredden, 8,3 mm i højden og 18,6 mm i dybden. Husets brandklasse er UL 94 V-2.

De nominelle mærkedata efter EN 60664 er 450 V og 32 A med en nominel stødspænding på 4 kV. Efter UL 486C, Use Group C, er mærkedataene 600 V og 20 A. Den maksimale omgivelsestemperatur er +85 °C, mens den kontinuerlige driftstemperatur er angivet til 105 °C. Temperaturmærkningen efter EN 60998 er T85.

Samlemuffen kan bruges løst eller placeres i en kompatibel monteringsholder. Holder 221-500, varenr. 14.286.50, kan monteres på DIN 35-skinne eller skrues direkte på en plan flade. Kompatible holdermodeller omfatter desuden 221-502, 221-512 og 221-522. Til fugtbeskyttelse findes gelboksene 207-1331, 207-1332 og 207-1333 som separat tilbehør. Marinegodkendelserne udgør ikke en IP-klassificering af den ubeskyttede samlemuffe.

Model 221-412 er godkendt af ABS, DNV GL og Lloyd’s Register til relevante marineinstallationer. Den er desuden omfattet af blandt andet cULus, ENEC 05, CCA/DEKRA, UL Listed samt EU- og UK-overensstemmelseserklæringer og er RoHS-kompatibel. Installation skal udføres spændingsløst af en kvalificeret elektriker under overholdelse af gældende regler og korrekt ledertype, tværsnit og afisoleringslængde.

Samler 2 kobberledere
Massive og flertrådede ledere: 0,2–4 mm²
Fintrådede og fleksible ledere: 0,14–4 mm²
Værktøjsfri betjening med orange greb
CAGE CLAMP®-tilslutningsteknologi
Transparent polycarbonathus til visuel kontrol
Afisoleringslængde: 11 mm
Mærkedata: 450 V og 32 A efter EN 60664
Maks. omgivelsestemperatur: +85 °C
ABS-, DNV GL- og Lloyd’s Register-godkendt
