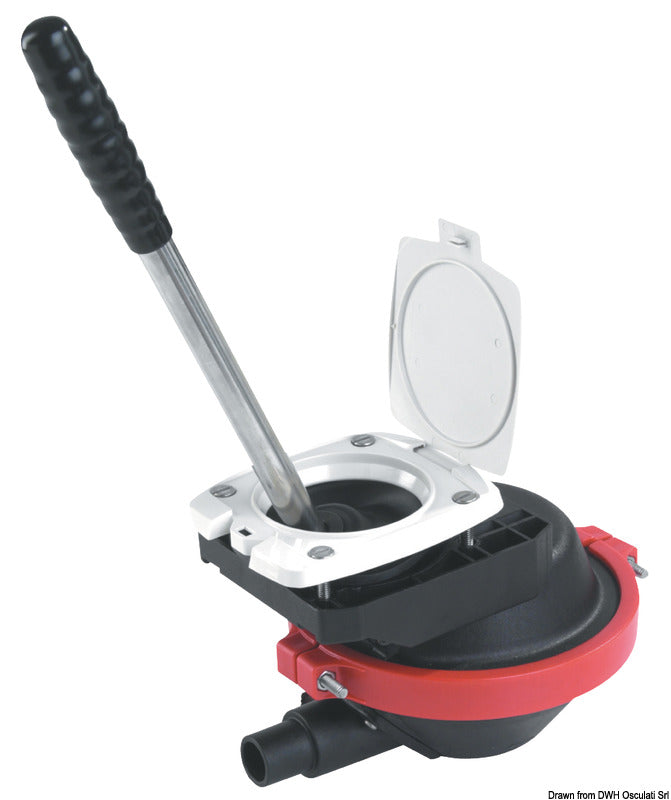

Denne Whale Compac 50 manuel lænsepumpe i hvid er en kompakt membranpumpe til skjult lavprofilinstallation under dæk eller gennem et skot. Den er udviklet til lænsevand i fritidsfartøjer og er velegnet, hvor installationspladsen er begrænset. Pumpen leveres med aftageligt betjeningshåndtag og en hvid dæksplade med kliklukket dæksel.
Pumpekammeret kan drejes 360° i forhold til håndtagets placering. Indløbs- og udløbsstudsene har hver fire mulige retninger, hvilket giver 16 mulige portorienteringer. Det gør det muligt at tilpasse slangeføringen til installationen uden at ændre dækspladens placering. Pumpehovedets klemring kan afmonteres ved rotation og service.
Pumpehuset er fremstillet af glasfiberfyldt polypropylen, mens betjeningsarmen er af glasfiberfyldt nylon. Konstruktionen omfatter desuden klemring af acetal, membran, ventiler og tætninger af nitril, gummibælg af EPDM, dækspladedæksel af PBT samt fastgørelsesdele af rustfrit stål. Materialerne i kontakt med væsken er glasfiberfyldt polypropylen, nitril og rustfrit stål.
Den nominelle kapacitet er 40 l/min. Ved defineret pumpetakt er ydelsen 32 l/min. ved 45 pumpeslag/min. og 35 l/min. ved 70 pumpeslag/min. Maksimal sugehøjde er 3 m, og maksimal løftehøjde på udløbssiden er 4 m. Fulde, jævne pumpeslag og korte slangeføringer giver den bedste pumpeydelse.
Pumpen har glatte 25 mm slangestudse til en forstærket slange med 25 mm indvendig diameter. Slangerne skal fastgøres med rustfri slangeklemmer, og forbindelserne skal være lufttætte for at sikre korrekt priming. Monteringen kræver en central udskæring på Ø 86 mm og fire fastgørelseshuller på Ø 6 mm. Pumpen skal monteres tørt på et skot eller en separat eller forstærkende plade og må ikke skrues direkte i skroget. Ved udløb gennem skroget skal udløbspunktet placeres over vandlinjen, og installationen kan efter behov forsynes med en ventileret anti-hævert-løsning.
Membran, ventiler og øvrige gummikomponenter bør kontrolleres regelmæssigt for snavs, skader og nedbrydning. Fremmedlegemer skal fjernes fra pumpehuset, og systemet skal tømmes helt ved vinterklargøring. Reparationssæt 15.350.01 indeholder membran, ventiler og skruer. Dæksel- og ringsæt 15.350.98 samt klemringsæt 15.350.99 er også beregnet til denne pumpe. Producentens servicekomponenter omfatter blandt andet AK8035, AS0352, AS0353, AS0355 og det hvide dækspladesæt AS0364.
Vigtige funktionerManuel membran-lænsepumpe til skjult montering
Hvid dæksplade med kliklukket dæksel
Aftageligt betjeningshåndtag medfølger
Nominel kapacitet: 40 l/min.
25 mm slangetilslutninger
360° drejeligt pumpekammer og 16 portorienteringer

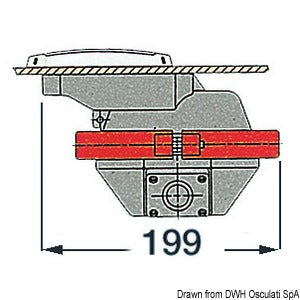

Pumpekrop: 199 × 196 mm
Dybde: 127 mm
Monteringsudskæring: Ø 86 mm
Maksimal sugehøjde: 3 m
Maksimal løftehøjde på udløbssiden: 4 m
