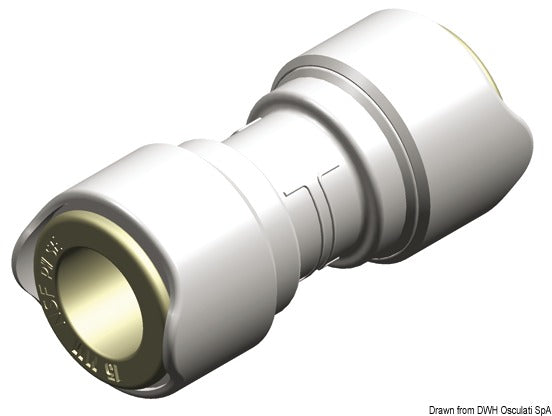

Denne Whale Quick Connect lige samlemuffe forbinder to 15 mm rør i lige linje i installationer til koldt og varmt vand. Den indgår i Whale Quick Connect 15 mm-systemet, også betegnet WX15, og er velegnet til marine og andre mobile vandinstallationer.
De to ens 15 mm Quick Connect-tilslutninger anvender push-fit-princippet. Rørene skubbes direkte ind i samlemuffen, så montering og normal afmontering kan udføres uden specialværktøj og uden udskiftning af reservedele. Separate sikkerhedsclips er ikke nødvendige.
Den helstøbte konstruktion i ét stykke er fremstillet af glasfiberforstærket polypropylen. Whale Double Gripper-konstruktionen fastholder rørene ved højt eller svingende tryk, mens den indvendigt understøttede O-ring holdes på plads for at modvirke forskydning og deformation under tryk. En kontrolmarkering på røret gør det muligt at kontrollere korrekt indstiksdybde.
Samlemuffen har et maksimalt arbejdstryk på 12 bar ved 20 °C og 6 bar ved 65 °C. Trykgrænsen skal derfor tilpasses vandets temperatur under drift.
Fittingen er beregnet til Whale Quick Connect 15 mm semi-rigid rør og kompatible rillede Whale-studse. Den kan anvendes med det blå 15 mm koldtvandsrør med varenr. 17.815.52 og det røde 15 mm varmtvandsrør med varenr. 17.815.54. WX1504 er desuden dokumenteret som direkte tilslutningsdel til Whale V-Pump GP0650 ved anvendelse af 15 mm-rørsystemet.
Producentnumrene er WX1504 og WX1504B. Til systeminstallationer findes også Whale WX7950 rørsaks og WX1565B rørmonteringsclips som relateret tilbehør.
Vigtige funktionerLige forbindelse mellem to 15 mm rør
To ens Whale Quick Connect-tilslutninger
Værktøjsfri push-fit-montering
Ingen separate sikkerhedsclips nødvendige
Double Gripper-fastholdelse og understøttet O-ring
Helstøbt konstruktion i glasfiberforstærket polypropylen
Maks. arbejdstryk: 12 bar ved 20 °C
Maks. arbejdstryk: 6 bar ved 65 °C
Til koldt og varmt vand
