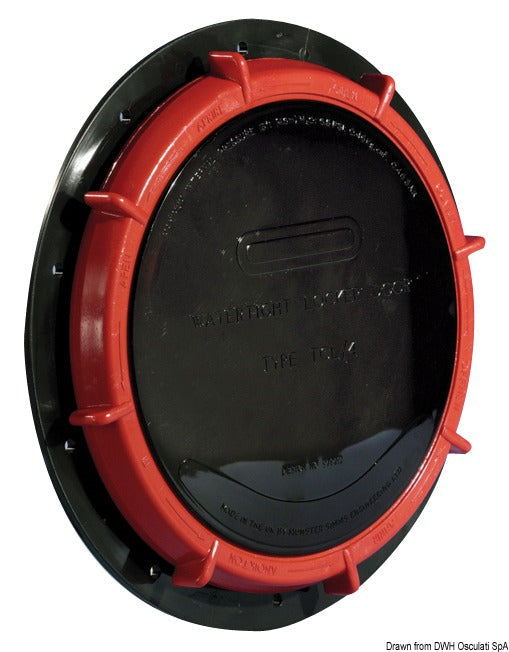

Whale TCL4 vandtæt inspektionsluge med skruelåg er en rund adgangsluge med sort, ugennemsigtigt dæksel. Den er beregnet til adgang til opbevaringsrum, som skal beskyttes mod indtrængende vand, og har en udvendig diameter på 236 mm.
Lugen lukkes med skruelåg og låsering. En nitriltætning og O-ring danner den vandtætte lukning. Konstruktionen kan modstå et maksimalt internt tryk på 0,46 kg/cm² (6,5 psi) og et maksimalt udvendigt tryk på 0,2 bar.
Den frie åbning er ca. 180 mm, mens monteringsudskæringen skal være Ø195 mm. Lugen har en tykkelse på 32 mm, et indvendigt mål på 187 mm og en hulafstand på 212 mm. Flangeringen monteres på en plan overflade gennem 10 monteringshuller med passende selvskærende skruer. Der skal anvendes egnet tætning eller tætningsmasse mellem flangen og monteringsfladen.
Leveringen omfatter flangering, sort dæksel, rød låsering og O-ring. Lugen er godkendt til anvendelse i redningsbåde og er typeprøvet i overensstemmelse med direktiv 2013/53/EU. Den må ikke monteres under vandlinjen eller anvendes som direkte adgang til en brændstoftank.
Gummitætningerne bør kontrolleres regelmæssigt og udskiftes ved slitage eller senest hvert tredje år. Servicekit AK4010 passer til LD4000 og indeholder tætning samt sort O-ring til TCL4. Produktet leveres med 1 års garanti.
Vigtige funktionerRund, vandtæt inspektionsluge med skruelåg
Sort, ugennemsigtigt dæksel
Udvendig diameter: 236 mm
Fri åbning: ca. 180 mm
Monteringsudskæring: Ø195 mm
Nitriltætning og O-ring
10 monteringshuller
Maks. internt tryk: 0,46 kg/cm² (6,5 psi)
Godkendt til anvendelse i redningsbåde
Producentvarenummer: LD4000
