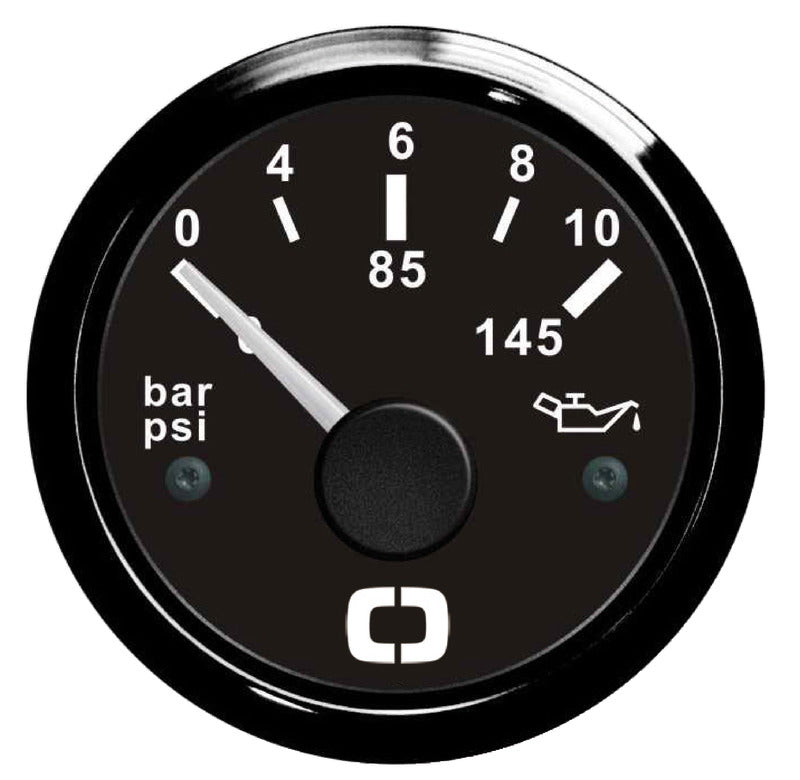

Analog olietryksmåler til visning af motorens olietryk på et instrumentpanel. Denne variant har en skala på 0–10 bar, sort skive og sort instrumentramme og er beregnet til elektriske systemer med 12 eller 24 V DC.
Det analoge viserinstrument har valgbar rød eller gul baggrundsbelysning, så belysningen kan tilpasses de øvrige instrumenter ved førerpladsen. Den gule ledning aktiverer gul belysning, mens den orange ledning aktiverer rød belysning.
Instrumentet har en udvendig diameter på 57 mm, en nominel monteringsdiameter på 51 mm og en produktdybde på 45 mm. Ved installation anbefales en paneludskæring på Ø52 mm, mindst 55 mm fri plads bag panelet og en paneltykkelse på 0,5–20 mm. Instrumentet monteres fra panelets forside og fastgøres bagfra med en fastspændingsring.
Tilslutningen omfatter blå ledning til stel, rød ledning til positiv forsyning og sort ledning til olietrykssensoren. Ved 24 V-installation skal der anvendes spændingsreducerende modstande: 150 Ω i instrumentets positive forsyning og 2 kΩ i forbindelsen til den valgte baggrundsbelysning.
Instrumentrammen er fremstillet af teknopolymer, og det konvekse glas har antidug-egenskaber. IP67-beskyttelsen gør instrumentet egnet til udsatte maritime instrumentpaneler.
Måleren kræver en separat 0–10 bar olietrykssensor. Sensoren skal vælges efter motorens gevind samt krav til steltype, alarmfunktion og eventuel dobbelt instrumentstation. Relevante 10 bar sensorvarianter omfatter varenr. 27.502.00, 27.557.00, 27.563.00, 27.565.00, 27.503.00, 27.507.00 og 27.562.00 med henholdsvis 1/8-27 NPT- eller M10×1-gevind og forskellige elektriske konfigurationer.
Vigtige funktionerAnalog måling af olietryk fra 0–10 bar
12/24 V DC
Sort skive og sort instrumentramme
Valgbar rød eller gul baggrundsbelysning
Udvendig diameter: 57 mm
Anbefalet paneludskæring: Ø52 mm
Produktdybde: 45 mm
Panelmontering med fastspændingsring
IP67
Kræver separat olietrykssensor
