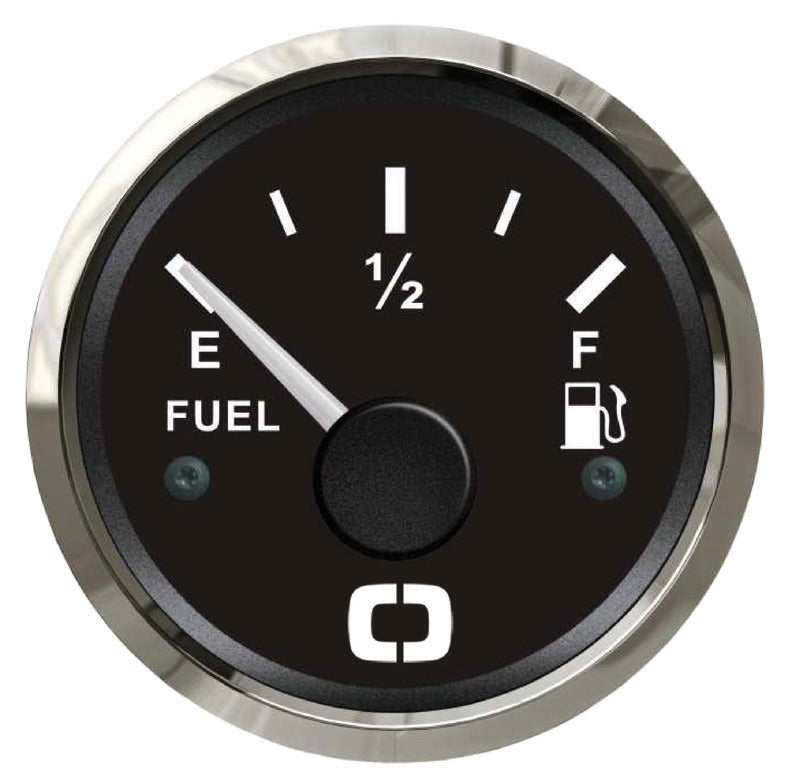

Denne brændstofniveaumåler med sort urskive og blank ramme er et rundt, analogt panelinstrument til overvågning af brændstofniveauet i en bådtank. Måleren arbejder med et sensorsignal på 240–33 Ω og skal forbindes til en tankgiver med 240 Ω ved tom tank og 33 Ω ved fuld tank.
Instrumentet kan anvendes i både 12 V- og 24 V-systemer. Ved 24 V-installation anvendes den medfølgende formodstand. Skalaen er mærket E – 1/2 – F, og den dæmpede viser bevæger sig langsomt for at give en mere stabil niveauvisning, når brændstoffet bevæger sig i tanken.
Den sorte urskive har valgfri rød eller gul baggrundsbelysning. Instrumentet er udstyret med en transparent, buet og antidugbehandlet linse samt en blank frontramme i poleret AISI 316 rustfrit stål. Kapslingsklassen er IP67.
Den udvendige diameter er 57 mm, monteringshullet skal være Ø51 mm, og instrumentdybden er 45 mm. Måleren monteres i panelet med en skruering fra bagsiden og er beregnet til en maksimal paneltykkelse på 5 mm. Den elektriske forbindelse sker via et bajonetstik på bagsiden, og der medfølger cirka 30 cm kabel med bajonetstik.
Vigtige funktionerAnalog visning af brændstofniveau
Sensorsignal: 240–33 Ω
Til 12/24 V-systemer
Sort urskive med E – 1/2 – F-skala
Rød eller gul baggrundsbelysning
Blank frontramme i poleret AISI 316 rustfrit stål
Antidugbehandlet, buet linse
IP67-kapslingsklasse
Panelmontering i Ø51 mm hul
