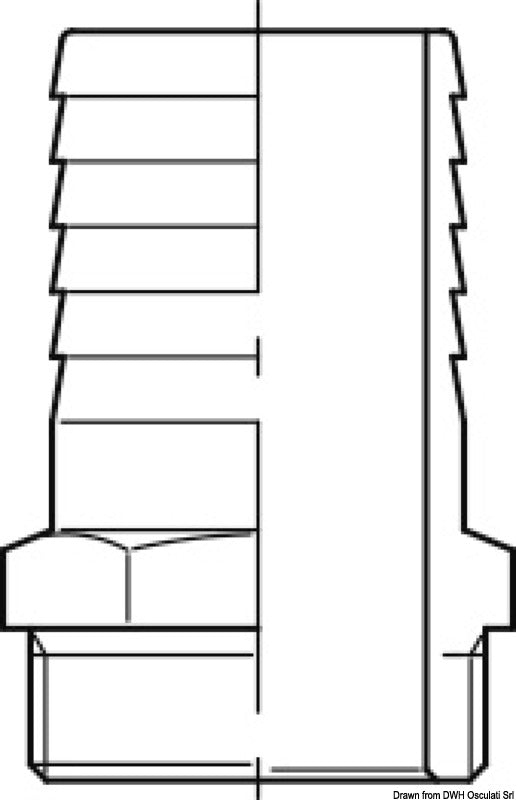

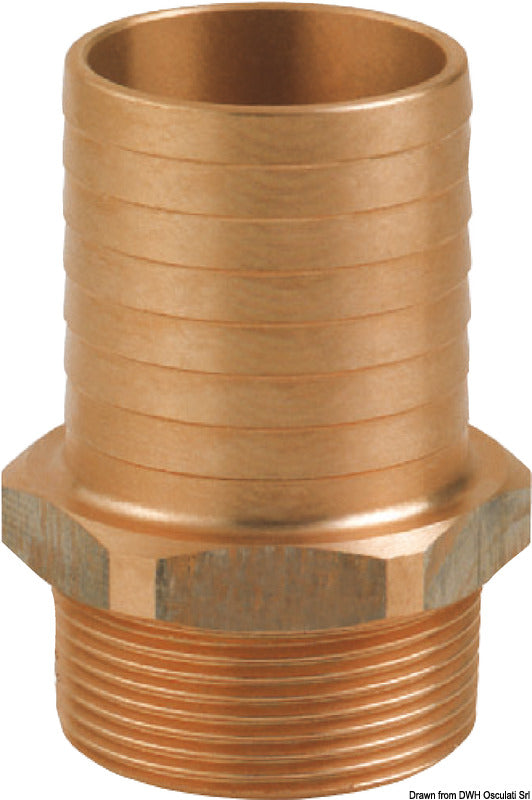

GUIDI lige slangestuds i bronze med udvendigt BSPP-gevind forbinder en 38 mm fleksibel slange med en komponent, der har G 1 1/2" indvendigt BSPP-gevind. Den lige udførelse er beregnet til maritime rørsystemer, hvor en slange skal tilsluttes en gevindforsynet fitting, ventil eller anden kompatibel komponent.
Slangestudsen er fremstillet af bronze og tilhører serien 1004B – Hose connector M. Det udvendige G 1 1/2"-gevind er et cylindrisk, parallelt BSPP-rørgevind efter ISO 228-1 og BS 2779. BSPP-gevindet danner ikke i sig selv en sikker tætning, så forbindelsen skal tætnes med en egnet pakning, O-ring eller gevindtætning afhængigt af modpartens konstruktion. BSPP må ikke forveksles med NPT, da gevindtyperne ikke er indbyrdes kompatible som en pålidelig, tryksikker forbindelse.
Produktet har en samlet længde på 68 mm, en indvendig gennemløbsdiameter på 32,5 mm og en nøglevidde på 52 mm. Gevindets aksialmål er 16 mm. Den sekskantede sektion giver mulighed for tilspænding med passende værktøj uden at belaste selve slangestudsen.
Slangen føres over den 38 mm store studs og fastholdes med en passende slangeklemme. Slangeklemme, pakning og gevindtætning er ikke dokumenteret som medfølgende. Producentvarenummeret for denne variant er 1004B.200167.
1004B-serien er omfattet af RINA-godkendelse DIP235223CS/001 i henhold til ISO 9093:2020 og kan indgå i installationer på mindre fartøjer med en skroglængde på op til 24 m, når installationen udføres efter de gældende anvisninger. Serien indgår desuden i Lloyd’s Register-godkendelse LR2556185TA-01 for maritime filtrerings- og distributionssystemer. Godkendelsen omfatter ikke brandbekæmpelsessystemer eller brandfarlige væsker.
Vigtige funktionerLige slangestuds i bronze
Udvendigt G 1 1/2" BSPP-gevind
Slangetilslutning til 38 mm fleksibel slange
Samlet længde: 68 mm
Indvendig gennemløbsdiameter: 32,5 mm
Nøglevidde: 52 mm
Gevind efter ISO 228-1 / BS 2779 BSPP
Producentvarenummer: 1004B.200167
RINA- og Lloyd’s Register-godkendelser
