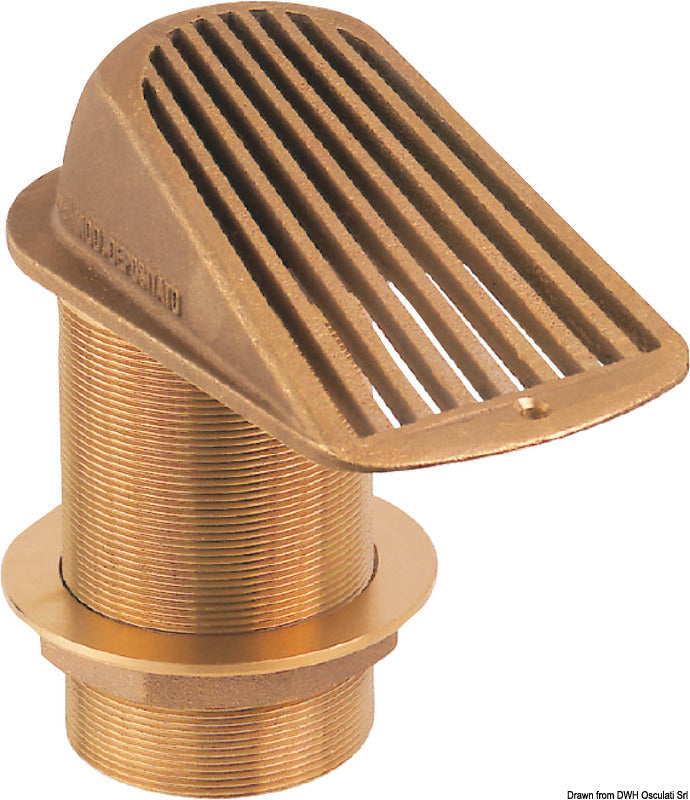

GUIDI Series 2000 gennemgående søvandsindtag med rist i bronze er et skrogmonteret vandindtag med 1" G/BSPP-gevind. Indtaget leder søvand ind til bådens råvandsbaserede installationer og kan blandt andet indgå i kølevandssystemer til motor og generator samt installationer til watermaker og marine toiletter.
Konstruktionen kombinerer en gennemgående gevindstamme med et udvendigt scoopformet indtagshoved og en fast rist. Risten fungerer som et groft første beskyttelsestrin mod større urenheder, før vandet føres videre til ventil og et eventuelt servicebart søvandsfilter. Den erstatter derfor ikke nødvendigvis et efterfølgende filter.
Den interne hydrodynamik er udformet til at reducere tryktab, turbulens og dannelse af luftbobler. Vandpassagens areal i scoop- og ristdelen er større end gennemløbsarealet i den gevindskårne stamme. Model 1112B har et patenteret produktdesign og er markeret med Lloyd’s Register Type Approval.

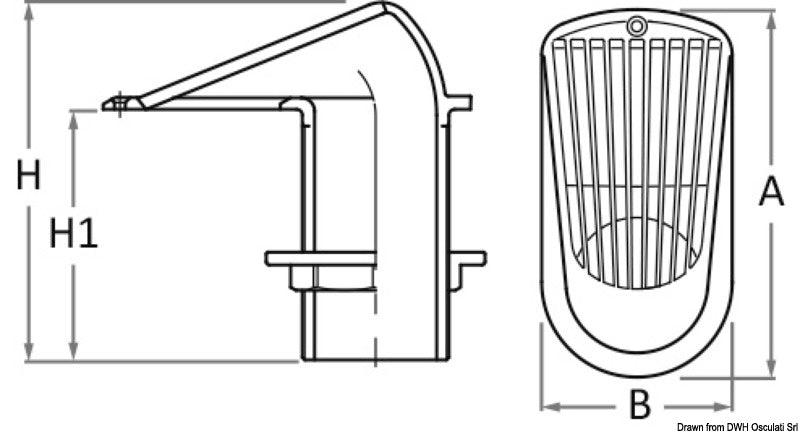

Denne 1"-variant har en samlet højde H på 111 mm. Mål H1 er 85 mm, mens scoop- og ristdelen måler 104 mm i længden og 55 mm i bredden. Det parallelle G/BSPP-rørgevind følger ISO 228-1 / BS 2779 og skal forbindes med en kompatibel 1" G/BSPP-modkomponent. BSPP-samlingen kræver egnet tætning, da et parallelt gevind ikke tætner alene gennem gevindprofilen.
Indtaget monteres gennem et hul i bådens skrog og fastholdes mod skroget med passende møtrikker og skiver. NPT-gevind må ikke betragtes som kompatibelt med G/BSPP. Producentvarenummeret for denne variant er 1112B.200006.
Risten bør kontrolleres og rengøres regelmæssigt for begroning, plast, affald og andre urenheder. Aflejringer kan fjernes med en egnet børste eller højtryksvand. GUIDI-artikel 1145 er dokumenteret som valgfrit tilbehør til tilslutning af indtaget til bådens bonding- eller potentialudligningssystem, hvor installationen tillader det.
Vigtige funktionerGennemgående søvandsindtag med fast rist
Scoopformet indtagshoved i bronze
1" parallelt G/BSPP-rørgevind
Gevindstandard ISO 228-1 / BS 2779
Samlet højde H: 111 mm
Mål H1: 85 mm
Scoop-/ristdel: 104 × 55 mm
Patenteret design
Lloyd’s Register Type Approval
Producentvarenummer: 1112B.200006
