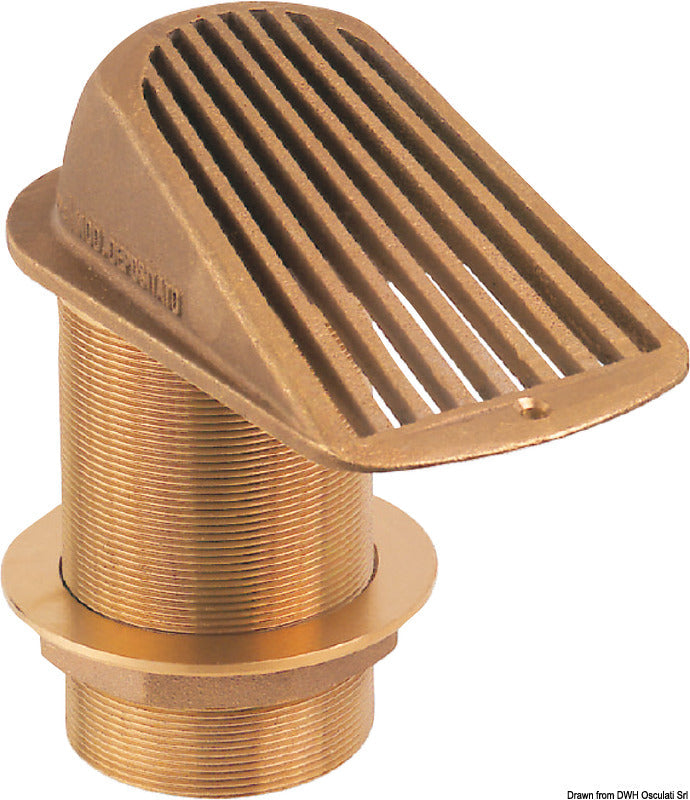

Denne GUIDI Series 2000 skroggennemføring med si i bronze er et 1¼″ søvandsindtag til montering gennem bådens skrog. Den integrerede, fremadrettede rist beskytter det efterfølgende vandsystem mod større urenheder og leder vand ind til eksempelvis motorens kølevandssystem, generatorer, watermakere eller toiletinstallationer.
Indtagets scoop-form og langsgående risteåbninger er udviklet til at reducere tryktab, understøtte et jævnt vandflow og begrænse luftbobler og kavitation. Gennemstrømningsarealet gennem scoop-delen er større end åbningen i den indvendige gevindtilslutning, og det åbne gennemstrømningsareal er 21 cm².
Skroggennemføringen er fremstillet i bronze og har en samlet højde på 118 mm. Ristdelen måler 118 mm i længden og 64 mm i bredden, mens H1-målet er 90 mm. Det udvendige 1¼″ G/BSPP-gevind har en faktisk diameter på 42 mm og følger ISO 228/1 (BS 2779).
Produktet monteres gennem et hul i skroget og fastholdes med møtrik og skive. Scoop-åbningen orienteres mod stævnen og sejlretningen, så vandet ledes op gennem gennemføringen. Det parallelle BSPP-gevind tætner ikke alene via gevindformen og kræver derfor en egnet skive, O-ring eller tætningsmasse efter installationens udformning. BSPP- og NPT-gevind må ikke betragtes som indbyrdes udskiftelige.
Model 1112B er patenteret, og Series 2000 er mærket med Lloyd’s Register Type Approval. Det variantspecifikke producentnummer er 1112B.200007. Til galvanisk bonding kan den tilhørende skive med kabeltilslutning, artikel 1145#100007, anvendes.
Risten bør inspiceres og rengøres regelmæssigt for marinebegroning, plast og andet affald. Belægninger kan fjernes med en hård børste eller højtryksvand, når arbejdet kan udføres forsvarligt. Relevante 1¼″ systemkomponenter med matchende gevind omfatter kugleventil 17.557.05 og antiblokeringsventil 17.558.05; de medfølger ikke.
Vigtige funktionerIntegreret, fremadrettet scoop-rist
1¼″ G/BSPP-gevind
Bronzekonstruktion
Åbent gennemstrømningsareal på 21 cm²

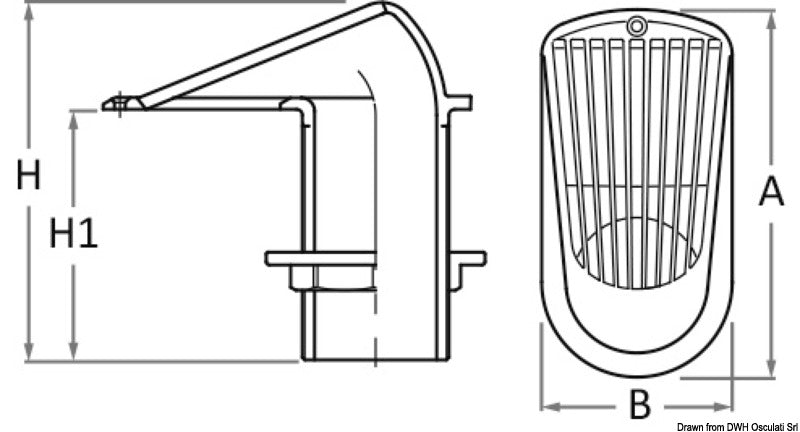

Mål: A 118 mm, B 64 mm, H 118 mm og H1 90 mm
Gevindstandard ISO 228/1 (BS 2779)
Patenteret konstruktion
Lloyd’s Register Type Approval
Producentnummer 1112B.200007
