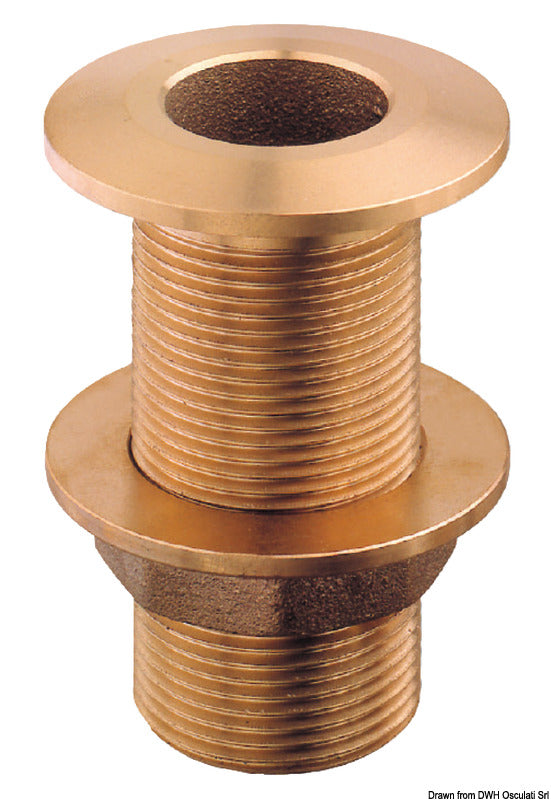

Denne GUIDI skroggennemføring i bronze fra serie 1260 er en lige, gevindskåret gennemføring til installation gennem bådens skrog. Varianten har 2" udvendigt cylindrisk BSPP-rørgevind og en fri indvendig passage på 50 mm.
Gennemføringen er fremstillet i bronze og har et afrundet udvendigt hoved samt en stor flanget sekskantmøtrik til fastgørelse. Det udvendige gevind gør det muligt at tilslutte en separat ventil eller fitting med tilsvarende indvendigt gevind. Der er ingen integreret afspærringsventil eller slangestuds.

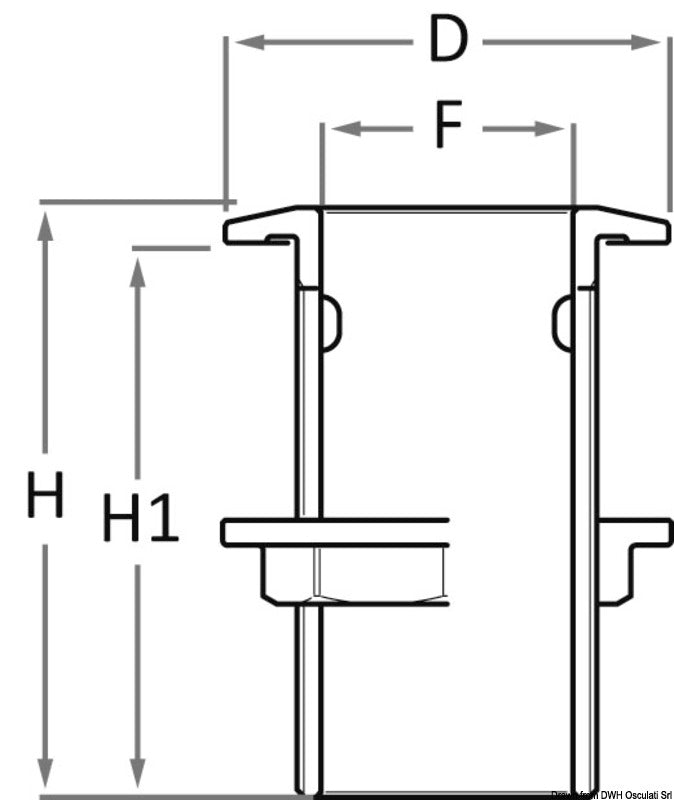

Den samlede højde er 107 mm, mens gevindlængden under hovedet er 100 mm. Flange-/hoveddiameteren er 88 mm. Gevindet er udført som G/BSPP efter ISO 228/1 og BS 2779 BSPP.
Serie 1260 er godkendt af RINA i henhold til ISO 9093:2020 og har godkendelse fra Lloyd’s Register. Konstruktionen er desuden patenteret. Produktet kan indgå i installationer på fritidsfartøjer under 24 meter, når den samlede installation opfylder kravene til skroggennemføringer og søvandstilslutninger.
Gennemføringen passer sammen med det separate GUIDI Manta-vandindtag 1261.200009 i 2", som også findes under varenr. 17.552.06. Den relaterede GUIDI Goccia-variant har producentnummer 1262.200009. De udvendige vandindtag medfølger ikke. Ved opbygning af systemet bør vandindtag, gennemføring, ventil og fittings udføres i indbyrdes egnede materialer for at begrænse risikoen for galvanisk korrosion.
Vandindtagssystemet bør kontrolleres og rengøres regelmæssigt. Hvor installationen tillader det, kan en separat bonding-skive med kabeltilslutning, GUIDI kode 1145, anvendes som del af et elektrisk bonding-system. Skiven medfølger ikke.
Vigtige funktionerGevindskåret skroggennemføring i bronze
Lige udførelse med afrundet udvendigt hoved
2" udvendigt G/BSPP-gevind
Gevind efter ISO 228/1 og BS 2779 BSPP
Samlet højde: 107 mm
Gevindlængde: 100 mm
Flangediameter: 88 mm
Fri indvendig passage: 50 mm
RINA ISO 9093:2020 og Lloyd’s Register
Producentnummer: 1260.200009
