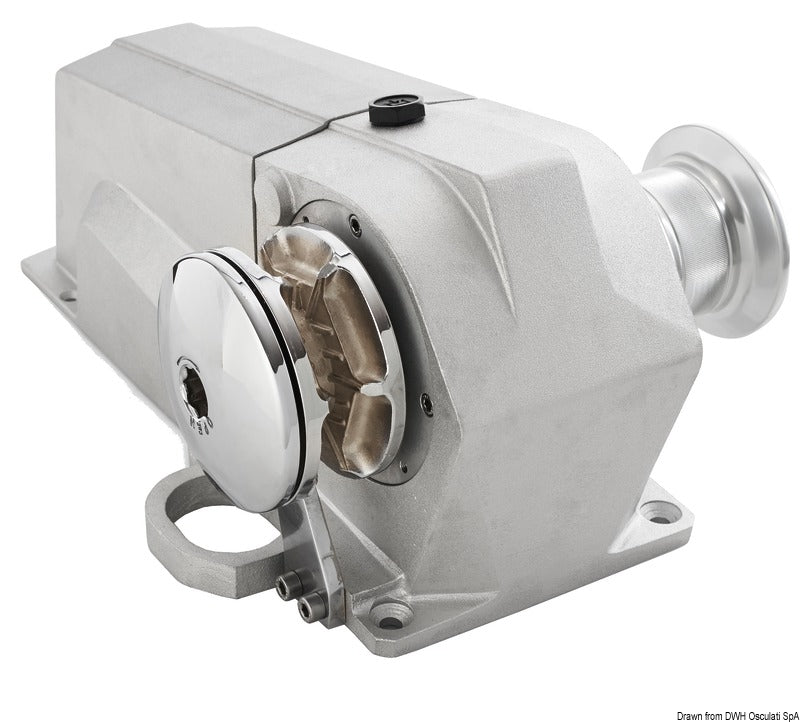

Dette Italwinch Devon horisontale elektriske ankerspil med kædehjul og fortøjningstromle er en 24 V-model med en motoreffekt på 1500 W. Det er beregnet til motoriseret indhaling og udlægning af 8 mm ankarkæde samt fortøjningsarbejde med tovværk på den separate tromle.
Ankerspillet har en arbejdsbelastning på 190 kg, et maksimalt træk på 570 kg og en maksimal kædehastighed på 26 m/min. Kædehjulet er dimensioneret til 8 mm kæde. Den præcise kædekalibrering skal kontrolleres på kædehjulets mærkning, før spillet kombineres med en eksisterende ankarkæde.
Huset er fremstillet af anodiseret, korrosionsbestandigt aluminium, mens både kædehjul og fortøjningstromle er udført i forkromet messing. Ankerspillet måler 399 × 336 × 214 mm og monteres vandret oven på dækket. Devon-serien er beregnet til både op til cirka 15 m.
Kæden kan køres op og ned elektrisk via en UP/DOWN-styring. Koblingen giver mulighed for kontrolleret frit fald, hvor kædens faldhastighed reguleres med betjeningshåndtaget. Fortøjningstromlen kan frigøres fra kædehjulet og anvendes med mindst tre omgange tov viklet med uret omkring tromlen. Kæde må ikke anvendes på fortøjningstromlen.
Monteringen skal foretages på en plan og tilstrækkeligt stærk dæksflade. Dæk med skum- eller balsakerne samt tynde dækkonstruktioner skal forstærkes, så belastningen fordeles. Kædehjulet skal flugte med bovrullen, og der skal være tilstrækkelig fri plads under dækket til kædens fald. Borekanter skal forsegles med egnet marint tætningsmiddel.
Ved 24 V og 1500 W anbefales en 80 A hovedafbryder eller overstrømsbeskyttelse tæt ved batteriet samt en 5 A sikring i styrekredsen. Den samlede kabellængde mellem motor og batteri kræver 25 mm² kabel ved 1-5 m eller 35 mm² ved 6-10 m. Spændingsfaldet over kabelstrækningen må ikke overstige 10 %. Leveringen omfatter ankerspil med gearmotor, relæ-/reverseringskontrolboks, boreskabelon og betjeningshåndtag.
Ankerbelastningen skal sikres med en egnet kædestopper eller separat sikkerhedsfastgørelse, så ankerspillet ikke alene bærer belastningen under sejlads. Strømmen skal afbrydes ved hovedafbryderen, når ankerspillet ikke anvendes. Ankerspillet er CE-overensstemmende.
Vigtige funktionerHorisontal dækmontering
24 V DC-motor med 1500 W effekt
Gennemsnitligt strømforbrug: 70 A
Til 8 mm ankarkæde
Maks. træk: 570 kg
Arbejdsbelastning: 190 kg
Maks. kædehastighed: 26 m/min
Anodiseret aluminiumshus
Kædehjul og fortøjningstromle i forkromet messing
Relæ-/reverseringskontrolboks, boreskabelon og betjeningshåndtag medfølger
