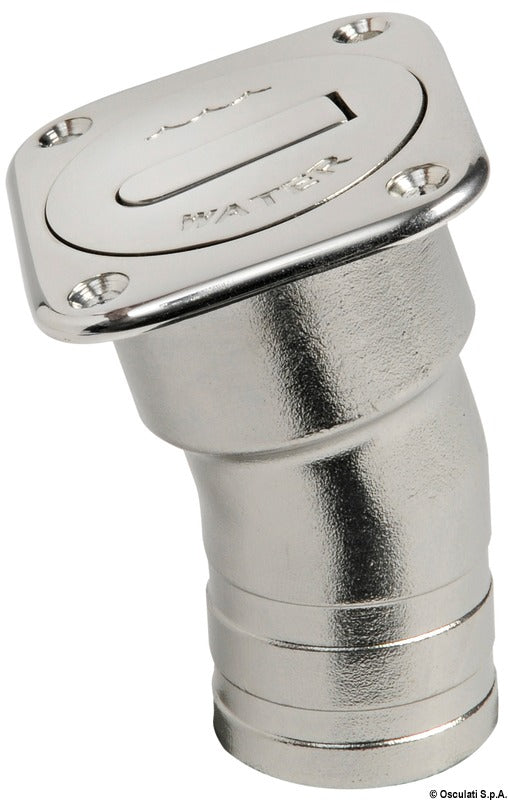

Denne kvadratiske dæksstuds, kort model er beregnet til påfyldning af bådens vand- eller ferskvandstank. Den har en kvadratisk flange og en ribbet, vinklet slangestuds til 38 mm påfyldningsslange.
Det integrerede låg åbnes med et vippebaseret åbningssystem, hvor den forsænkede grebsdel vippes op. Den synlige flange har en lav profil på 3,5 mm, så dæksstudsen kun rager minimalt op over monteringsfladen.

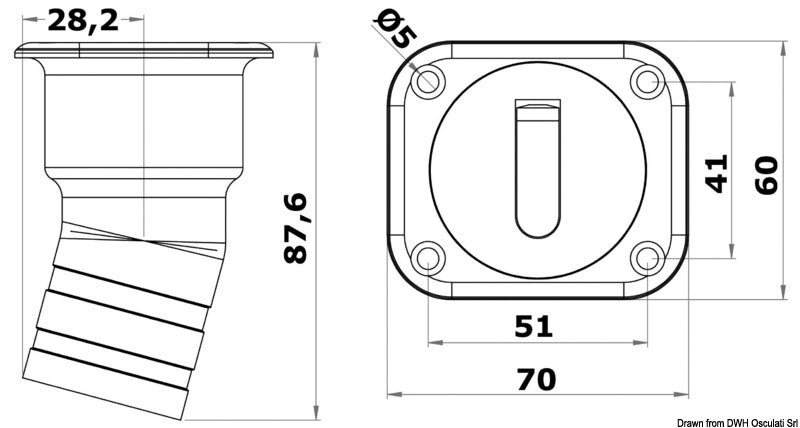

Dæksstudsen er fremstillet af spejlpoleret AISI 316 rustfrit stål. Flangen måler 70 × 60 mm, og den samlede længde er 87,6 mm. Den korte udførelse har en vinklet slangestuds, som føres under dækket til vandtankens påfyldningsslange.
Montering foretages på dækket gennem fire Ø5 mm flangehuller. Den ribbede Ø38 mm studs giver anlægsflade for den tilsluttede slange. Den nødvendige dæksudskæring er ikke specificeret og bør derfor fastlægges ud fra produktet før installation.
Varenr. 20.455.02 er den dokumenterede lange version til vand med samme slangestørrelse, men en anden konstruktion og andre hovedmål.
Vigtige funktionerKort, kvadratisk dæksstuds til vandpåfyldning
Vippebaseret åbning med integreret låg
Lav profil på 3,5 mm
Spejlpoleret AISI 316 rustfrit stål
Flangemål: 70 × 60 mm
Samlet længde: 87,6 mm
Ribbet, vinklet slangestuds: Ø38 mm
Flangemontering med fire Ø5 mm monteringshuller
