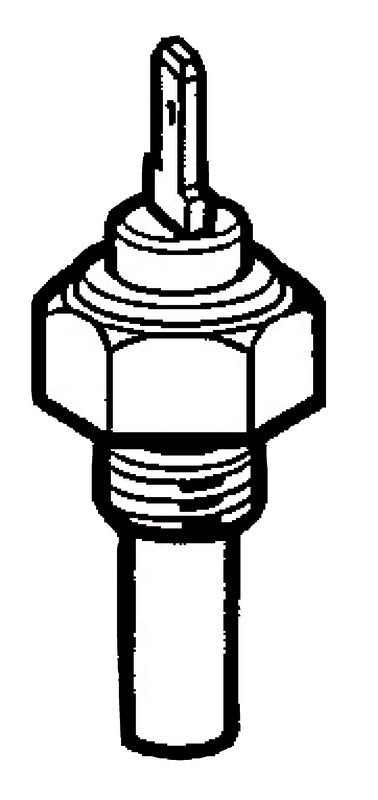

Denne olietemperatursensor er beregnet til måling af olietemperatur fra 50 til 150 °C via et separat, kompatibelt temperaturinstrument. Sensoren fungerer som olietemperaturgiver og har metrisk M14 x 1,5-monteringsgevind.
Den elektriske udførelse har pol til stel og er ikke forsynet med isoleret pol. Det tilsluttede instrument og det elektriske system skal derfor være beregnet til denne poltype samt sensorens temperaturområde og modstandskarakteristik.
Sensoren kan anvendes sammen med kompatible indikatorinstrumenter fra blandt andet Guardian og VDO. Mekanisk montering kræver et passende monteringspunkt med M14 x 1,5-gevind. Varianten er uden alarmkontakt.
Den nominelle modstand falder i takt med olietemperaturen: 361,8 Ω ved 50 °C, 250,7 Ω ved 60 °C, 177,9 Ω ved 70 °C, 128,2 Ω ved 80 °C, 94,02 Ω ved 90 °C og 70 Ω ved 100 °C. Fra 110 til 150 °C er værdierne henholdsvis 52,96 Ω, 40,55 Ω, 31,44 Ω, 24,69 Ω og 19,58 Ω.
Kontrollér før montering, at instrumentet understøtter måleområdet 50–150 °C, den angivne modstandskurve og en sensor med pol til stel. Kontrollér desuden, at monteringsstedet har det korrekte gevind.
Vigtige funktionerMålemedie: Olie
Temperaturområde: 50–150 °C
Monteringsgevind: M14 x 1,5
Elektrisk poltype: Pol til stel
Isoleret pol: Nej
Alarmkontakt: Nej
Til separat, kompatibelt temperaturinstrument
