Scanstrut lodret kabelgennemføring i grå plast til kabel Ø4–9 mm, maks. stik Ø21 mm

Scanstrut vertikal kabelgennemføring i grå plast DS21A-P er beregnet til vandtæt, vertikal indføring af ét kabel med en diameter på 4–9 mm. Åbningen giver plads til et formonteret stik eller en terminalkonnektor med en diameter på op til 21 mm, så stikket ikke behøver at blive afmonteret under installationen.

Den kuppelformede konstruktion har en afrundet profil uden skarpe kanter. Det beskytter kabelindføringen mod slag og mindsker risikoen for, at liner eller andet udstyr hænger fast. Yderkuplen, den koniske tætningsindsats og den lukkede bundpakning danner en IP68-klassificeret tætning ved korrekt montering.

Kabelgennemføringen er fremstillet af grå, slagfast, UV-stabil og slidstærk plast. Den maksimale udvendige diameter er 49 mm, diameteren ved monteringsbasen er 45,7 mm, og den monterede højde over underlaget er 20,5 mm. Installationen kræver et monteringshul på Ø21 mm og er beregnet til overflademontering på en plan flade over vandlinjen.

Sættet leveres med fire tætningsindsatser: forborede indsatser til kabler på Ø4, Ø5 og Ø7 mm samt en blank indsats, der kan bores til andre kabeldiametre inden for området 4–9 mm. Den blanke indsats kan skæres radialt, så den kan monteres omkring et allerede termineret kabel. Fastgjorte møtrikker i basen gør det muligt at demontere og genmontere kabelgennemføringen gentagne gange.

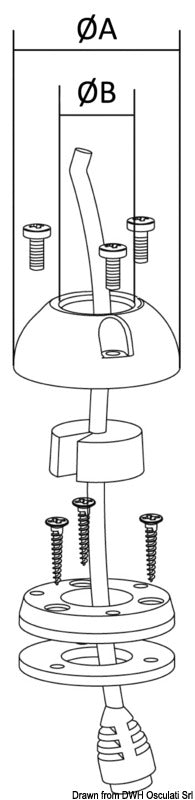

Leveringen omfatter kuppel, base, bundpakning, fire tætningsindsatser, tre selvskærende No. 6 × 16-skruer og tre M4 × 10-bolte. Ved montering anvendes silikone omkring basen og fastgørelsespunkterne, mens selve tætningsindsatsen ikke kræver tætningsmasse. Produktet leveres enkeltvis og har 3 års garanti.

Til ét kabel med Ø4–9 mm diameter
Maksimal stik- eller konnektordiameter: Ø21 mm
IP68-klassificeret ved korrekt montering
Fører færdigterminerede kabler igennem uden afmontering af stik
Afrundet, kuppelformet profil uden skarpe kanter
Slagfast, UV-stabil og slidstærk plast
Udvendig diameter: Ø49 mm
Monteret højde: 20,5 mm
Overflademontering over vandlinjen
Fire tætningsindsatser og monteringsdele medfølger
