Dette Ultraflex GoTech komplette hydrauliske styresæt er beregnet til én påhængsmotor på op til 115 hk og én styreplads. Sættet kombinerer en halvforsænket UP18-ratpumpe med en frontmonteret, balanceret UC81-OBF-cylinder og giver 4,5 ratomdrejninger fra anslag til anslag. Den maksimale anvendelseshastighed er 45 mph.

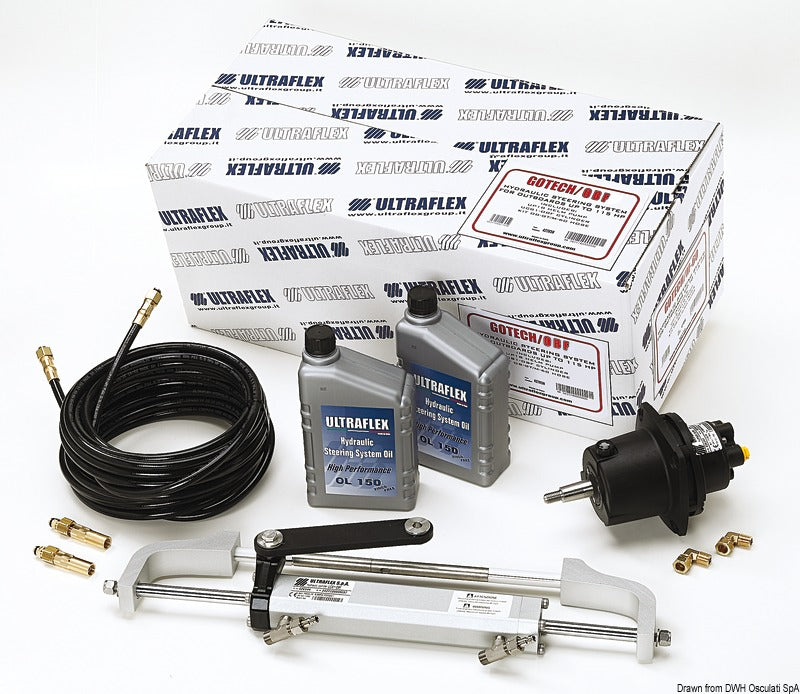

Sættet indeholder UP18-ratpumpe, UC81-OBF-cylinder, to 6 m lange 1/4" højtryksslanger, genanvendelige endefittings og 2 liter OL 150-hydraulikolie. Slangerne kan afkortes til den konkrete installation. Drejelige fittings er monteret i den ene ende, mens de løse genanvendelige fittings monteres efter tilpasning af slangelængden.

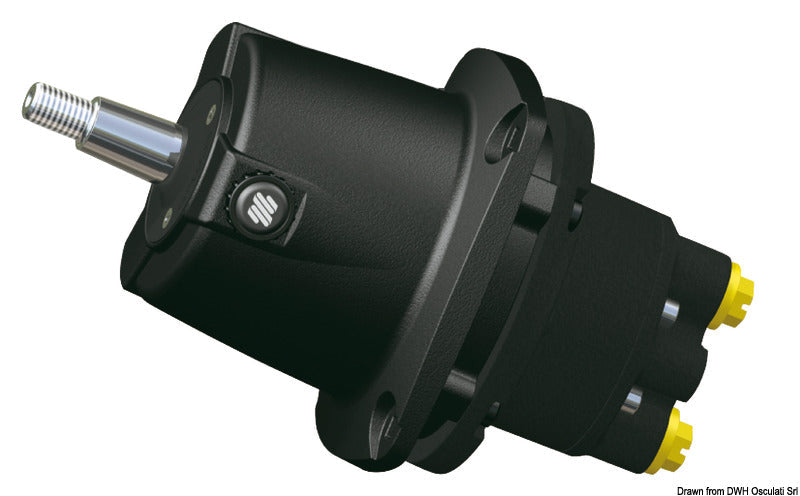

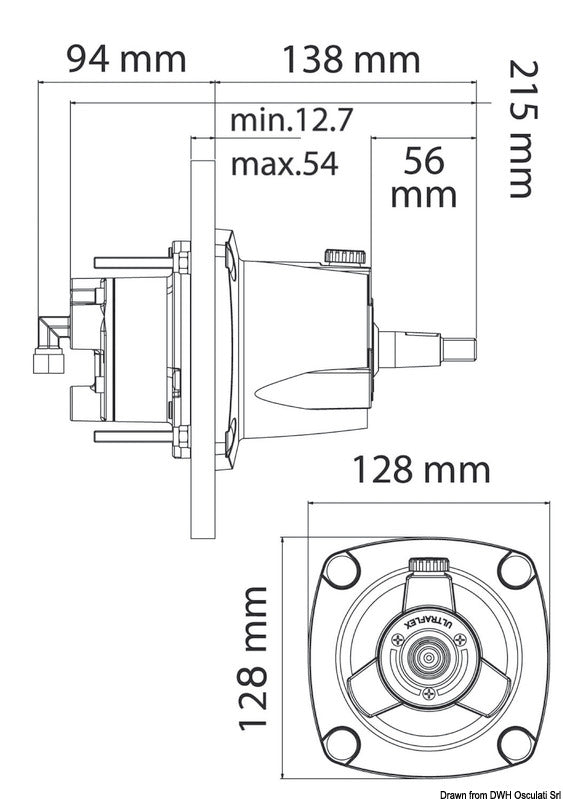

UP18-pumpen har en fortrængning på 18 cm³ pr. ratomdrejning, fem stempler samt integreret kontraventil og overtryksventil indstillet til 55 bar. Kontraventilen modvirker, at propelmomentet fører rattet tilbage. Pumpen har et korrosionsbestandigt komposithus, en konisk 3/4" rataksel i rustfrit stål og leveres med to 1/4" NPT-fittings. Der kan anvendes rat med en diameter på op til 508 mm; rat medfølger ikke.

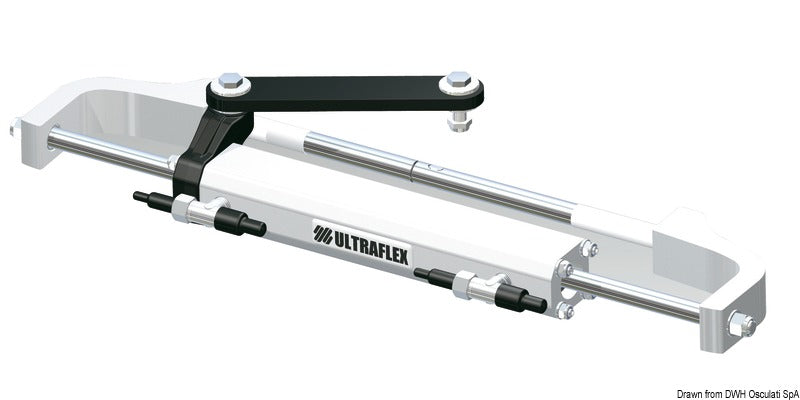

Den frontmonterede UC81-OBF-cylinder er balanceret, så antallet af ratomdrejninger er ens i begge styreretninger. Cylinderen har et volumen på 81 cm³, en slaglængde på 186 mm og en teoretisk maksimal trykkraft på 222 kg ved 55 bar. Den indvendige cylinderdiameter er 27,4 mm, og det maksimale arbejdstryk er 55 bar. Cylinderen har 3/8" højtrykstilslutning, DN5-udluftningsfittings og udskiftelige cylinderender. Forbindelsesarmen kan konfigureres til styrbord eller bagbord afhængigt af motor og installationsplads.
UC81-OBF-applikationstabellen omfatter udvalgte påhængsmotorer fra Mercury, Mariner, Evinrude, Yamaha, Honda, Suzuki, Tohatsu, Nissan, Selva og Johnson samt udvalgte motorer fra PureCraft, Torqeedo og Neander. Den konkrete motor, årgang og mekaniske pasning skal altid kontrolleres i den aktuelle applikationsguide. Systemets grænse på 115 hk og 45 mph må ikke overskrides, selv om en mekanisk applikationstabel viser enkelte motorer med højere mærkeeffekt. Systemet anbefales ikke til racerbåde eller både med særligt lille deadrise.
Til Suzuki-modeller fra 1998-2008, hvor adapteren er foreskrevet, anvendes KIT SU 41954W, varenr. 45.419.54. Autopilot kan tilsluttes med K18-sættet, producentnr. 43414X og varenr. 45.273.10. Dette tilslutningssæt indeholder 14 fittings, 10 m TU1/4-forstærket slange og 5 m TU95-slange.
Systemet arbejder inden for et temperaturområde på −18 °C til +77 °C og skal fyldes og udluftes omhyggeligt efter montering eller indgreb i hydraulikkredsen. Den medfølgende OL 150-olie har viskositetsklasse ISO VG 15 og et flydepunkt under −30 °C. ATF Dexron II, bremsevæske, motorolie og andre ikke-godkendte væsker må ikke anvendes. Hele styresystemet bør efterses fagligt mindst én gang om året, mens slanger, fittings, pakninger, befæstelser og eventuelle lækager bør kontrolleres hver sjette måned.
Styresættet er i overensstemmelse med EU 95/25 og ISO 10592. Systemkonstruktionen følger desuden UNI EN ISO 10592 og ABYC P21. Det komplette sæt har producentnummer 42634G og modelbetegnelsen GoTech-OBF/M-60. UP18-pumpen har producentnummer 43182C, UC81-OBF-cylinderen 42654N og slangesættet KIT OB-GT/M-60 producentnummer 42669C.
Vigtige funktionerKomplet hydraulisk styresæt til én påhængsmotor og én styreplads
Maksimal motoreffekt: 115 hk
Maksimal anvendelseshastighed: 45 mph
Frontmonteret, balanceret UC81-OBF-cylinder
4,5 ratomdrejninger fra anslag til anslag
Cylindervolumen: 81 cm³
Slaglængde: 186 mm
Teoretisk maksimal trykkraft: 222 kg ved 55 bar
UP18-pumpe med integreret kontraventil og overtryksventil
To 6 m lange 1/4" hydraulikslanger med genanvendelige fittings
2 liter OL 150-hydraulikolie medfølger
Rat medfølger ikke
