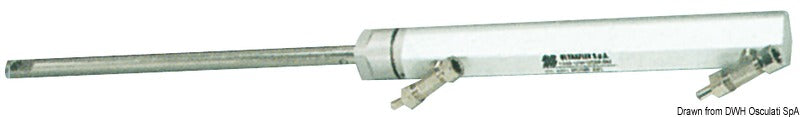

Hydrauliske styrecylindre til påhængsmotor omfatter denne Ultraflex UC68-OBS, som er en ubalanceret cylinder til sidemontering på motorens tiltrør. Cylinderen er beregnet til hydraulisk styring af en enkelt påhængsmotor på op til 150 hk ved en maksimal bådhastighed på 40 knob.

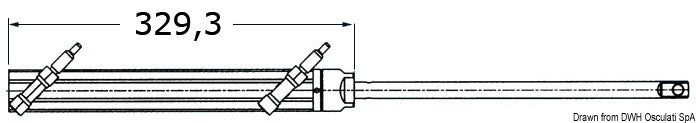

Den ubalancerede konstruktion giver et cylindervolumen på 68/100 cc og en trykkraft på 185/270 kg. De forskellige værdier skyldes, at cylinderens effektive volumen varierer mellem de to styreretninger. Cylinderen har 25 mm indvendig cylinderdiameter, 203 mm slaglængde og et længdemål på 329,3 mm.
UC68-OBS monteres som standard på højre side af motorens tiltrør. Tiltrøret skal have 7/8"-14 UNF-gevind med mindst 16 mm gevindlængde, og installationen kræver 340 mm fri plads ved tiltrørssiden. Den patenterede dreje-/omløbermøtrik letter monteringen. Tiltrørets låsekrave spændes med 40 Nm, mens hydraulikslangerne spændes på cylinderens 3/8"-tilslutninger med 20 Nm.
Hydraulikslangerne skal føres uden kontakt med agterspejlet og uden interferens under motorens tiltning. Mindste dokumenterede slangebøjeradius ved installationen er 75 mm. Cylinderens fabriksorienterede fittings må ikke drejes eller løsnes for at ændre retning. Slangen fra pumpens P-side forbindes med cylinderens P-side, og S forbindes tilsvarende med S.
Den løse cylinder skal indgå i et komplet hydraulisk styresystem med en kompatibel Ultraflex-styrepumpe. Den ubalancerede konstruktion må kun anvendes sammen med Ultraflex-pumper; dokumenterede muligheder omfatter UP18, UP20, UP20F og UP20T. Systemet kompletteres med 2 liter hydraulikolie, varenr. 45.027.01, samt et slangesæt i passende længde: 45.290.35, 45.290.40, 45.290.45, 45.290.50, 45.290.55, 45.290.60, 45.290.65 eller 45.290.70. Slangelængden vælges efter den konkrete installation.
Standardemballagen omfatter cylinderhus, forlængelse, forbindelsesstift og plastslange til udluftning af hydraulikkredsen. Motorens forbindelses- eller styrearm leveres af motorproducenten. Styresystemet fyldes med OL150-hydraulikolie svarende til ISO VG 15 og skal udluftes grundigt efter installation eller vedligeholdelse. Produktet er knyttet til producentnummer 39784J, og forlængelsen 39495B er dokumenteret som reservedel.
Hydrauliske styresystemer med denne cylinder er konstrueret efter UNI-EN-ISO 10592 og ABYC P21. Produktet er CE- og UKCA-mærket.
Vigtige funktionerModel UC68-OBS til sidemontering
Ubalanceret hydraulisk cylinder
Til enkelt påhængsmotor op til 150 hk
Maksimal anbefalet bådhastighed: 40 knob
Cylindervolumen: 68/100 cc
Trykkraft: 185/270 kg
Slaglængde: 203 mm
Hydrauliktilslutning: 3/8"
Tiltrørsgevind: 7/8"-14 UNF
Producentnummer: 39784J
