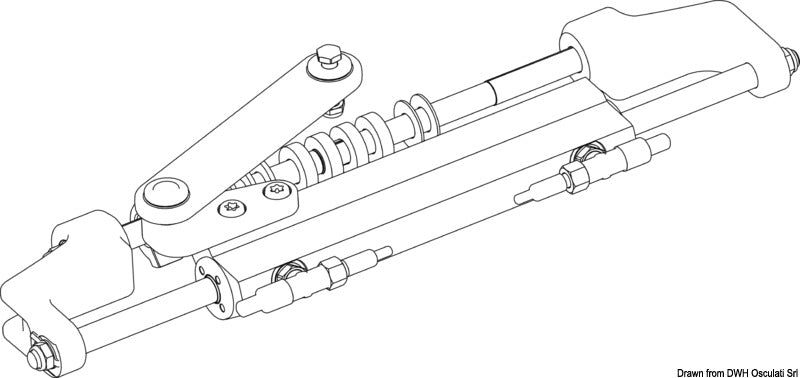

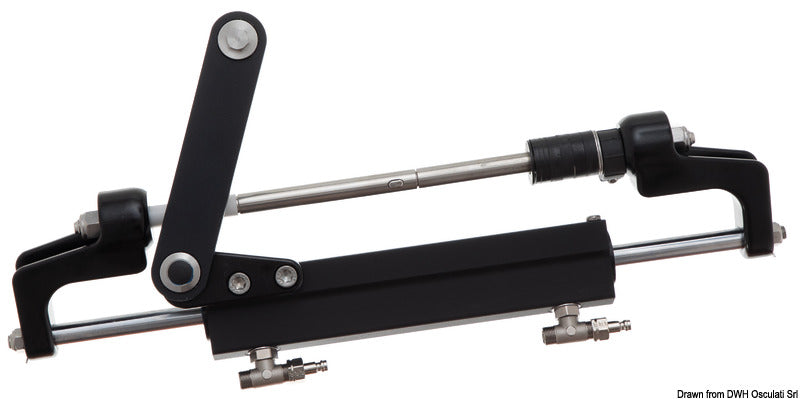

Denne hydrauliske styrecylinder til påhængsmotor fra Ultraflex er model UC95-OBF/1 med frontmontering og lige forbindelsesarm. Cylinderen er en balanceret komponent til hydrauliske styresystemer og har et nominelt cylindervolumen på 95 cc samt en udgangskraft på 278 kg. Den kan anvendes til én eller to påhængsmotorer med en samlet effekt på højst 175 hk og en maksimal bådhastighed på 48 knob. Den er ikke beregnet til racing.
Den balancerede konstruktion giver samme antal ratomdrejninger fra stop til stop mod bagbord og styrbord. UC95-OBF/1 monteres foran på motorens tiltrør og adskiller sig fra UC95-OBF/2 og UC95-OBF/3 ved sin lige forbindelsesarm. Cylinderen har 30 mm indvendig diameter, 186 mm slaglængde og 3/8" tilslutninger til hydraulikslanger. DN5-lynkoblinger bruges ved udluftning.
Konstruktionen omfatter justerbare og orienterbare hydraulikfittings, en højstyrke-forbindelsesbolt i rustfrit stål, udskiftelige cylinderhoveder og en patenteret delt monteringsstang. Bøsninger reducerer friktion og risikoen for fastkøring mod motorens tiltrør. Produktets nyere katalogmål er 550 mm i samlet vandret længde og 76 mm i lodret mål.
Ved installation skal der være tilstrækkelig frigang, så cylinderen ikke rammer motorbrønd, agterspejl eller andre konstruktioner under styring og fuld tilt. Minimumsfrigangen er 560 × 305 × 152 mm for én motor og 1.110 × 305 × 152 mm for to motorer. Disse mål er installationsmål og ikke cylinderens produktmål. Ved brug af jack plate skal frigangen kontrolleres gennem hele tilt- og højdebevægelsen.
Et komplet styresystem kræver 2 liter hydraulikolie og et slangesæt i passende længde. Der anvendes to enheder af 1-liters hydraulikolien med varenr. 45.027.01. Dokumenterede slangesæt er 45.290.35 på 3,5 m, 45.290.40 på 4,0 m, 45.290.45 på 4,5 m, 45.290.50 på 5,0 m, 45.290.55 på 5,5 m, 45.290.60 på 6,0 m, 45.290.65 på 6,5 m og 45.290.70 på 7,0 m. Ultraflex OL150 er den foreskrevne hydraulikolie; ATF Dexron II og bremsevæske må ikke anvendes.
Efter fyldning skal systemet udluftes og kontrolleres for lækager. Kontrollen og udluftningen gentages efter 24 timer. Ved tomotorsinstallation anvendes én cylinder sammen med en kompatibel A92-forbindelsesstang, og den konkrete forbindelsesstang skal kontrolleres mod begge motorer.
Kompatible motormodeller
Mercury og Mariner: 100–115–150 EFI 2-takt fra 1991–2007; 50–75–90 2-takt fra 1990–2008; 125–135–150–175 Optimax 2-takt fra 1999–2018; 40–50–60 EFI 4-takt fra 2004–2026; 75–80–90 EFI 4-takt, PRO XS og SEAPRO fra 2000–2026; 100–115–150 EFI 4-takt, PRO XS og SEAPRO fra 2007–2026; 175 V6 4-takt og SEAPRO fra 2018–2026.
Evinrude: E40–E50–E55–E60 og E75–E90 2-takt fra 2004–2020; E115–E130–E135 V4 samt E150–E175 V6 2-takt fra 1995–2020.
Yamaha: 60–70 2-takt fra 1984–2008; 75C–90 2-takt fra 1998–2008; 115C–130B–150F 2-takt fra 1990–2008; 150–175 HPDI VMAX 2-takt fra 2000–2007; F60–F75–F80 og F90–F100–F115–F150 EFI 4-takt fra 1999–2007; F115–F150–F175 L4 4-takt fra 2004–2026.
Honda: BF75–BF80–BF90–BF100 4-takt fra 1995–2026; BF115A fra 2009–2026; BF135–BF150 fra 2005–2026; BF175 fra 2001–2026.
Suzuki: DF70–DF80–DF90 4-takt fra 1998–2026; DF100–DF115–DF140 fra 2008–2026; DF150–DF175 fra 2006–2026. Motorer produceret fra 1998–2008 kræver adapterkittet KIT SU med producentnummer 41954W.
Tohatsu og Nissan: 115–120–140 2-takt og 70–90–115 TLDI fra 2004–2026; BFT60–75–80–90–100 og BFT115–150 4-takt fra 2015–2026; MFS50–60–75–90–100–115–140 4-takt fra 2018–2026.
Selva: 80 Portofino/Tigershark 2-takt fra 1995–2008; 150 White Shark 2-takt fra 2001–2007; 100 EFI Marlin og 115 EFI Narwhal fra 2001–2007; 100–150 EFI Killer Whale 4-takt fra 2000–2026.
Johnson: BJ90–115–140 og BJ70 4-takt fra 2001–2007; J90–115 V4 samt J150–175 V6 2-takt fra 1995–2007. Cylinderen er desuden dokumenteret til Neander Shark DTORQUE 111 fra 2020–2026 og Parsun F60–F85–F115 fra 2007–2026.
Mercury/Mariner 75–90–115 Optimax 2-takt fra 2004–2018 og Honda BF115D–BF130A fra 1998–2009 anvender en anden armvariant og er ikke kompatible med UC95-OBF/1. Linkarmene LA1, LA2 og LA3 til UC128-OBF er heller ikke kompatible.
Kontrollér altid motormodel, årgang, samlet motoreffekt, tiltrør, frigang og originalt varenummer inden køb.
Producentnummer og krydsreferencer
Ultraflex-producentnummeret er 43515D. Hydrauliske krydsreferencer omfatter HC4645-3, HC4648-3 og HC4658-3. Krydsreferencerne er ikke i sig selv en garanti for fysisk eller systemmæssig 1:1-udskiftelighed, og installationen skal derfor kontrolleres særskilt.
Relaterede systemkomponenter og reservedele
Dokumenterede styrepumper til UC95-OBF omfatter den frontmonterede UP20F og den tiltmonterede UP20T. Relevante systemkomponenter omfatter OL150-hydraulikolie, KIT OB- og KIT OB/M-slangesæt samt HyTech-OBF- og HyTech-OBF/M-styrepakker. Dokumenterede reservedele omfatter 42837X monteringsbeslag, 42666W gennemgående stang, 40878B afstandsstykkesæt, 42838Z forbindelse til styrearmen, 43446L værktøjssæt og 43444G sæt med udskiftelige cylinderhoveder. Udskiftning af cylinderdele skal udføres af en kvalificeret tekniker.
Vigtige funktionerFrontmonteret hydraulisk styrecylinder til påhængsmotor
Model UC95-OBF/1 med lige forbindelsesarm
Balanceret funktion med ens ratomdrejninger til begge sider
Nominelt cylindervolumen: 95 cc
Udgangskraft: 278 kg
Maks. samlet motoreffekt: 175 hk
Maks. bådhastighed: 48 knob
Slaglængde: 186 mm
3/8" hydrauliktilslutninger og DN5-udluftningskoblinger
CE- og UKCA-mærket
