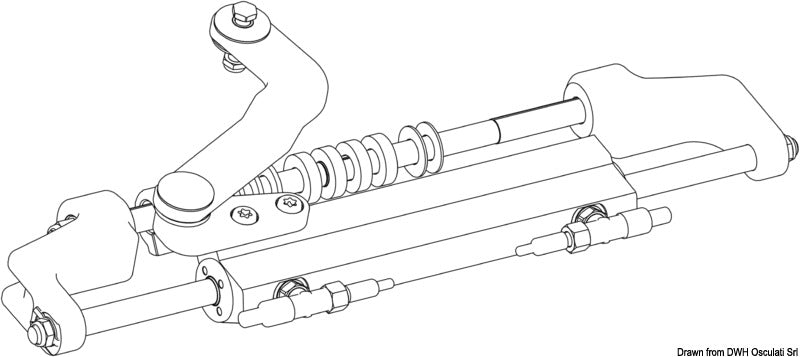

Hydraulisk styrecylinder til påhængsmotor fra Ultraflex i modellen UC95-OBF/3 er en frontmonteret, dobbeltvirkende og balanceret cylinder til marine hydrauliske styresystemer. Den balancerede konstruktion giver samme antal ratomdrejninger i begge styreretninger.
UC95-OBF/3 har et nominelt cylindervolumen på 95 cm³, en slaglængde på 186 mm og en nominel udgangskraft på 278 kg. Den indvendige cylinderdiameter er 30 mm, og systemets maksimale tryk er 70 bar. Cylinderen er beregnet til installationer med op til 175 hk samlet motoreffekt og en maksimal anbefalet bådhastighed på 48 knob. Den er ikke beregnet til racing- eller konkurrenceinstallationer.

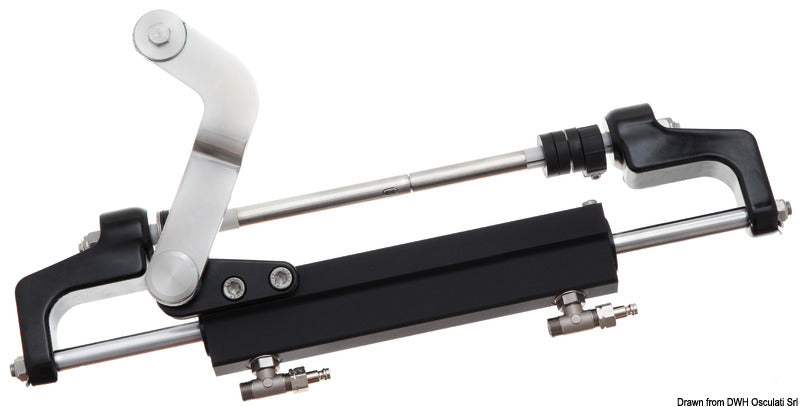

Denne variant er udført med en kurvet forbindelsesarm og monteres foran på påhængsmotorens tilt-/styrerør. Konstruktionen omfatter justerbare hydraulikfittings, ULTRABOLT-forbindelsesbolt i rustfrit stål, udskiftelige cylinderendestykker, integrerede friktionsreducerende bøsninger samt en delt og sikret monteringsstang. Tilslutningen til højtryksslanger er 3/8", mens udluftningen sker via DN5-lyntilslutninger.
Cylinderen har en samlet længde på 550 mm, en højde på 76 mm og et dokumenteret slag på 186 mm. Ved monteringen skal motorens fulde styre- og tiltbevægelse kontrolleres, og slangerne skal føres uden kontakt med motorens bevægelige dele eller agterspejlet. Systemet skal fyldes og udluftes efter installation og efter vedligeholdelse.
Kompatible motormodeller
UC95-OBF/3 er dokumenteret til Mercury og Mariner 75, 90 og 115 Optimax 2-takt fra 2004-2018 samt Honda BF115D og BF130A fra 1998-2009. Den præcise motorvariant og årgang skal altid kontrolleres inden montering.
Cylinderen kan indgå i systemer med én eller to styrestationer. Ved dobbeltmotorinstallation kan den anvendes med en A92-forbindelsesstang, mens KIT OB-2S anvendes i den dokumenterede konfiguration med dobbelt styrestation og dobbeltmotorinstallation. Den samlede motoreffekt må fortsat højst være 175 hk.
Nødvendigt systemtilbehør
Styresystemet skal kompletteres med 2 liter hydraulikolie, varenr. 45.027.01, samt et slangesæt i korrekt længde. Dokumenterede slangesæt er 45.290.35 på 3,5 m, 45.290.40 på 4,0 m, 45.290.45 på 4,5 m, 45.290.50 på 5,0 m, 45.290.55 på 5,5 m, 45.290.60 på 6,0 m, 45.290.65 på 6,5 m og 45.290.70 på 7,0 m. Ultraflex UP20F og UP20T er dokumenterede kompatible styrepumper til UC95-OBF.
Service og reservedele
Dokumenterede servicedele til UC95-OBF-familien omfatter monteringsbeslag 42837X, gennemgående stang 42666W, afstandsstykkesæt 40878B, tiller-arm-forbindelse 42838Z, værktøjssæt 43446L og sæt med udskiftelige cylinderhoveder 43444G. Udskiftning af interne reservedele bør udføres af en kvalificeret tekniker.
Kontrollér altid motorens model, årgang, frie styre- og tiltbevægelse samt producentnummer 43516F inden køb og installation.
Vigtige funktionerFrontmonteret hydraulisk styrecylinder
Dobbeltvirkende og balanceret konstruktion
Nominelt volumen: 95 cm³
Nominel udgangskraft: 278 kg
Slaglængde: 186 mm
Kurvet forbindelsesarm
3/8" højtrykstilslutninger og DN5-udluftning
Maks. samlet motoreffekt: 175 hk
Maks. anbefalet hastighed: 48 knob
CE- og UKCA-mærket
