Hydraulisk forbindelsessæt til dobbelt cylinder/dobbelt motor fra Ultraflex SilverSteer er beregnet til den hydrauliske forbindelse mellem to UC130-SVS-styrecylindre i en installation med dobbelt motor. Denne variant er dimensioneret til en motorcenterafstand på 777 mm og har producentmodel KIT OB-2C130-SVS-50.

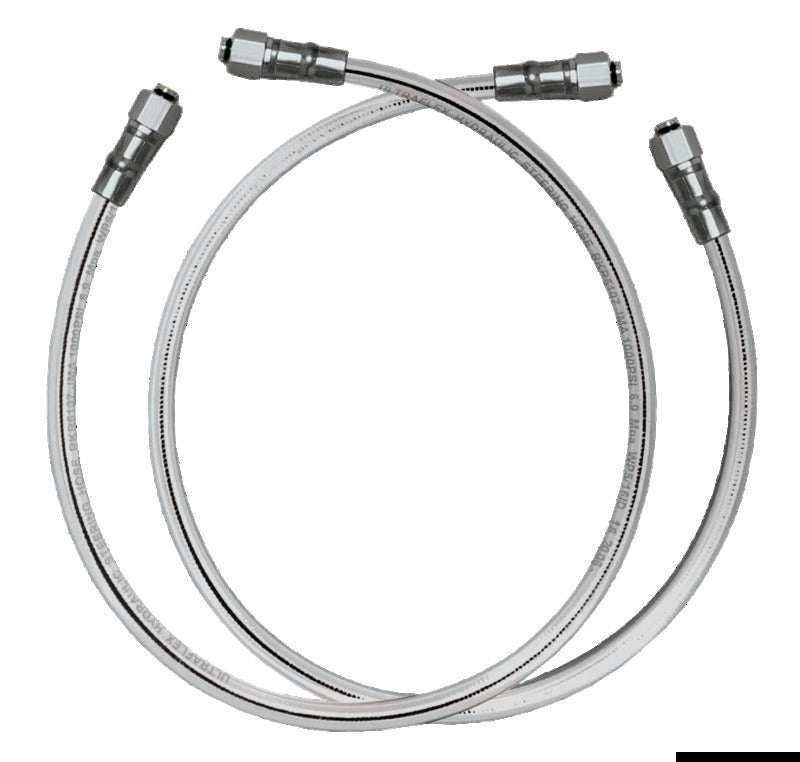

Sættet består af to fleksible hydrauliske højtryksslanger med en længde på 496 mm. Slangerne er forstærket med Kevlar-fletning og leveres med pressede, præmonterede fittings med drejelige omløbere, så forbindelsen kan monteres mellem styrbord- og bagbordscylinderen.
Minimum bøjeradius er 250 mm. Denne radius skal overholdes under installationen, da for kraftig bøjning kan beskadige slangen indvendigt og medføre driftsfejl. Beskyttelsespropperne fjernes fra fittings før montage, og installationen udføres med en 17 mm gaffelnøgle. Udluftningskomponenterne på cylindrene placeres efter den valgte styrbord-/bagbordskonfiguration.
Forbindelsessættet er beregnet specifikt til Ultraflex UC130-SVS-cylindre i SilverSteer-systemer. Det kan også indgå som cylinderforbindelse i korrekt dimensionerede MasterDrive-installationer med dobbelt cylinder. Ved installationer med den tidligere UC128-SVS-cylinder skal kompatibiliteten afklares særskilt.
Leveringsomfanget omfatter de to højtryksslanger med fittings. Styrepumpe, styrecylindre, hydraulikolie, rat og mekanisk forbindelsesstang mellem motorerne er ikke dokumenteret som dele af sættet. I systemer med UP-SVS-pumpe skal der anvendes slangeprodukter fra SVS-serien.
Vigtige funktionerTil dobbelt motor og dobbelt UC130-SVS-cylinder
Motorcenterafstand: 777 mm
Slangelængde: 496 mm
To fleksible hydrauliske højtryksslanger
Kevlar-forstærkede slanger
Pressede fittings med drejelige omløbere
Minimum bøjeradius: 250 mm
Producentmodel: KIT OB-2C130-SVS-50
Producentnummer: 43621C
