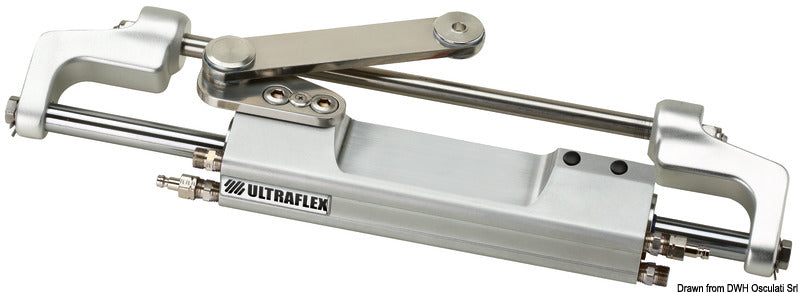

Produktet Ultraflex SilverSteer hydraulisk frontmonteret styrecylinder i model UC130P-SVS/2 er en balanceret bagbordsversion til påhængsmotorer. Type 2-varianten er beregnet som den spejlvendte cylinder i korrekt projekterede anlæg med dobbelt motor og dobbelt cylinder, hvor forbindelsesarmen skal sidde på cylinderens bagbordsside.
Den balancerede konstruktion giver samme antal ratomdrejninger i begge styreretninger. Cylinderen har 185 mm slaglængde, 130 cm³ hydraulisk volumen og en indvendig cylinderdiameter på 36 mm. Den samlede længde er 544 mm, og højden er 76,2 mm.
Hydrauliktilslutningerne er placeret på siden for at lette monteringen og omfatter en 3/8" tilslutning til højtryksslange samt DN5 quick-connect til udluftning. Konstruktionen har justerbare tilslutninger, udskiftelige cylinderendestykker, en kraftig cylinderstang i rustfrit stål og ULTRABOLT-forbindelsesbolt i højstyrke rustfrit stål.
UC130P-SVS/2 anvendes sammen med standard-/styrbordscylinderen UC130-SVS/2, producentnr. 43226W og varenr. 45.276.08. I den dokumenterede dobbeltmotor-/dobbeltcylinderkonfiguration anvendes UP39-SVS-pumpe, KIT OB-SVS-højtryksslanger, A95-forbindelsesstang og KIT OB-2C130-SVS-forbindelsessæt. Konfigurationen kræver cirka 3 liter OL 150-hydraulikolie og giver cirka 6,6 ratomdrejninger med UP39-SVS-pumpen.
Den beskrevne systemkonfiguration er dimensioneret til op til 600 hk samlet med ikke-modroterende motorer og op til 700 hk samlet med modroterende motorer. Cylinderserien anbefales ikke ved hastigheder over 60 knob, eller over 65 knob i dobbeltmotor-/dobbeltcylinderanlæg med modroterende motorer. Den er ikke beregnet til racing.
Type 2-geometri og installation
Type 2-geometrien indgår blandt andet i installationer med Evinrude E115-E135 V4 og E150-E300 V6 2-takt, udvalgte Yamaha-modeller inklusive F200-F300 V6 4-takt, Suzuki DF200-DF350 V6 4-takt, Tohatsu 115-140 2-takt, udvalgte Johnson V4/V6-modeller, COX 300-350 hk og Parsun F300. Denne bagbordscylinder må kun anvendes som spejlvendt cylinder i en passende dobbeltcylinderinstallation; motorlisten dokumenterer ikke anvendelse som selvstændig encylinderinstallation.
Ved dobbeltmotorinstallation kræves mindst 650 mm motorcenterafstand. Motorernes styrearmsplacering, centerafstand samt frigang mellem motorhætter, forbindelsesstang og cylindre skal kontrolleres gennem relevante tilt- og styrevinkler. Cylinder, forbindelsesstang, slanger og tilslutningssæt skal vælges efter den konkrete motormodel og installationsgeometri.
Kontrollér altid motormodel, type 2-geometri, motorcenterafstand og producentvarenummer inden køb og montering. Installation og udluftning skal udføres efter det gældende installationsmateriale.
Vigtige funktionerBalanceret, frontmonteret hydraulisk styrecylinder
UC130P-SVS/2 type 2-bagbordsversion
Til dobbeltmotor-/dobbeltcylinderanlæg
Slaglængde: 185 mm
Hydraulisk volumen: 130 cm³
Indvendig cylinderdiameter: 36 mm
3/8" højtryksslangetilslutning og DN5-udluftning
ULTRABOLT i højstyrke rustfrit stål
Justerbare tilslutninger og udskiftelige endestykker
CE- og UKCA-mærket
